Водосточные системы

Функциональное описание и сфера применения

Основная задача водосточной системы кровли — формирование управляемого слива воды с поверхности крыши и вывод их на грунт или в ливневую канализацию. Благодаря этому удается сохранить эстетичный вид строения и защитить фасад, цоколь и отмостку от преждевременного износа. В связи с этим установка систем водостока актуальна для всех видов скатных крыш.

У водостока две основные функции - защитная и эстетическая.

  • Защитная функция

    Снег и дождь негативно действуют на кровельное покрытие, а при стекании и на само здание, так как брызги при неправильном водоотведении попадают прямо на фасад, цоколь и фундамент. Чтобы уменьшить негативные последствия, необходимо смонтировать водосток, по которому вода будет стекать с кровли через желоба по трубам в специально отведенные для слива места, а не застаиваться и способствовать разрушению крыши. Использование современной системы водоотведения гарантирует длительный срок службы кровли, фасада здания, фундамента и сохранение их внешнего вида.

  • Украшение здания

    Кроме функций по предотвращению разрушений важных элементов строения, современные водосточные системы по-настоящему украшают фасады и кровлю. Дом выглядит незавершенным, если не смонтирована водосточная система. Она, благодаря богатому выбору материалов для ее изготовления и разнообразию цветовой гаммы, может стать одним из основных элементов дизайна здания.

Доборные элементы водосточных систем:

Название Потребность Krovelson GL Optima GL Aquasystem

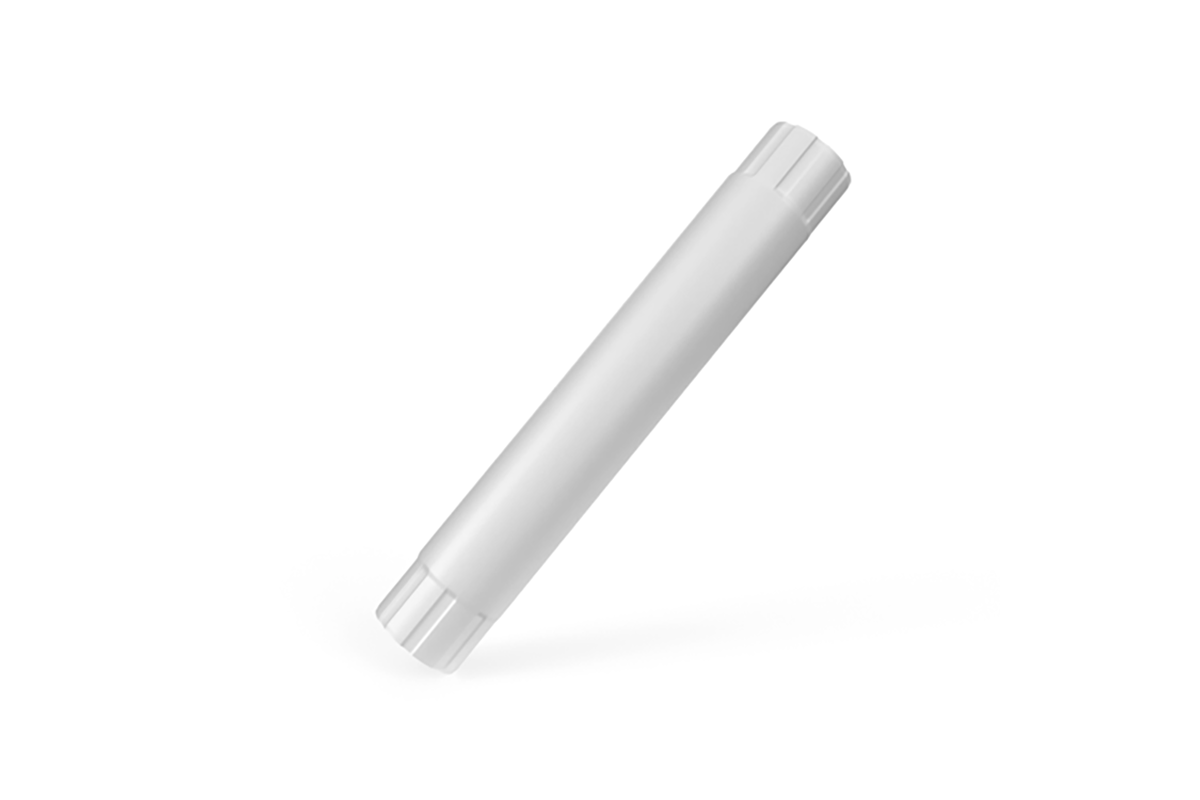

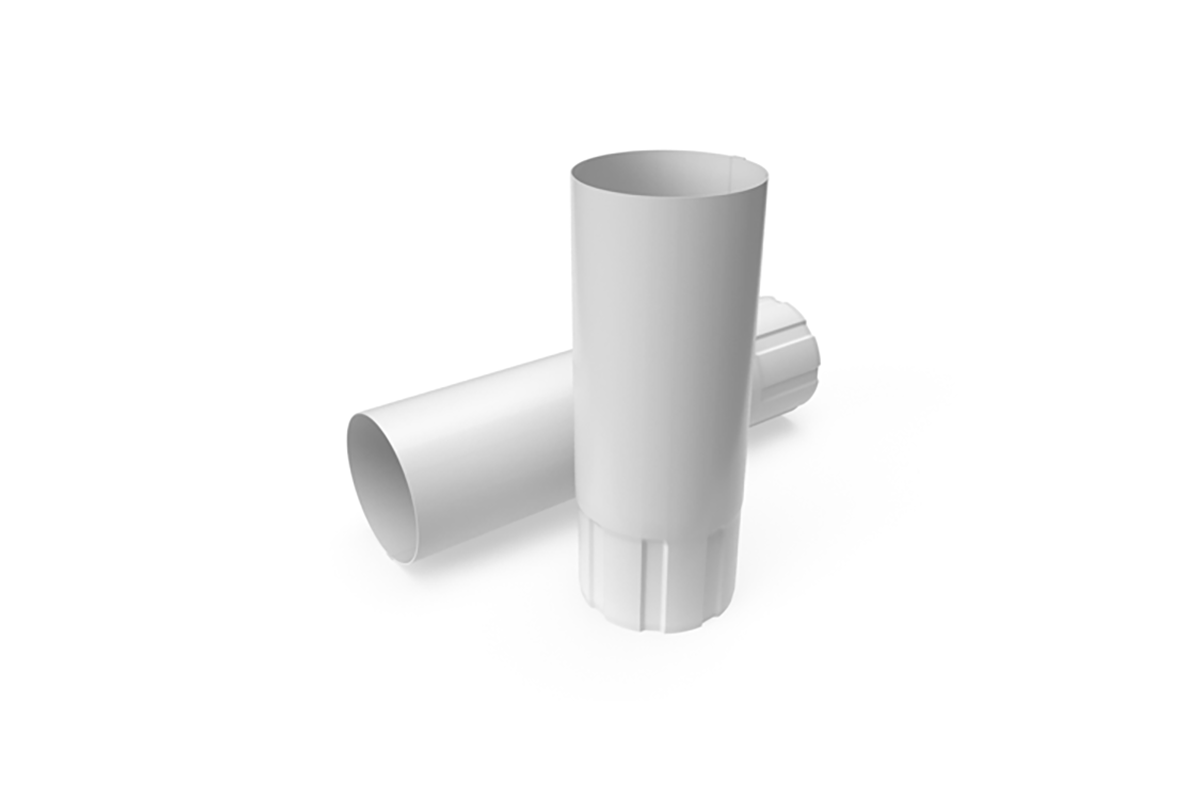

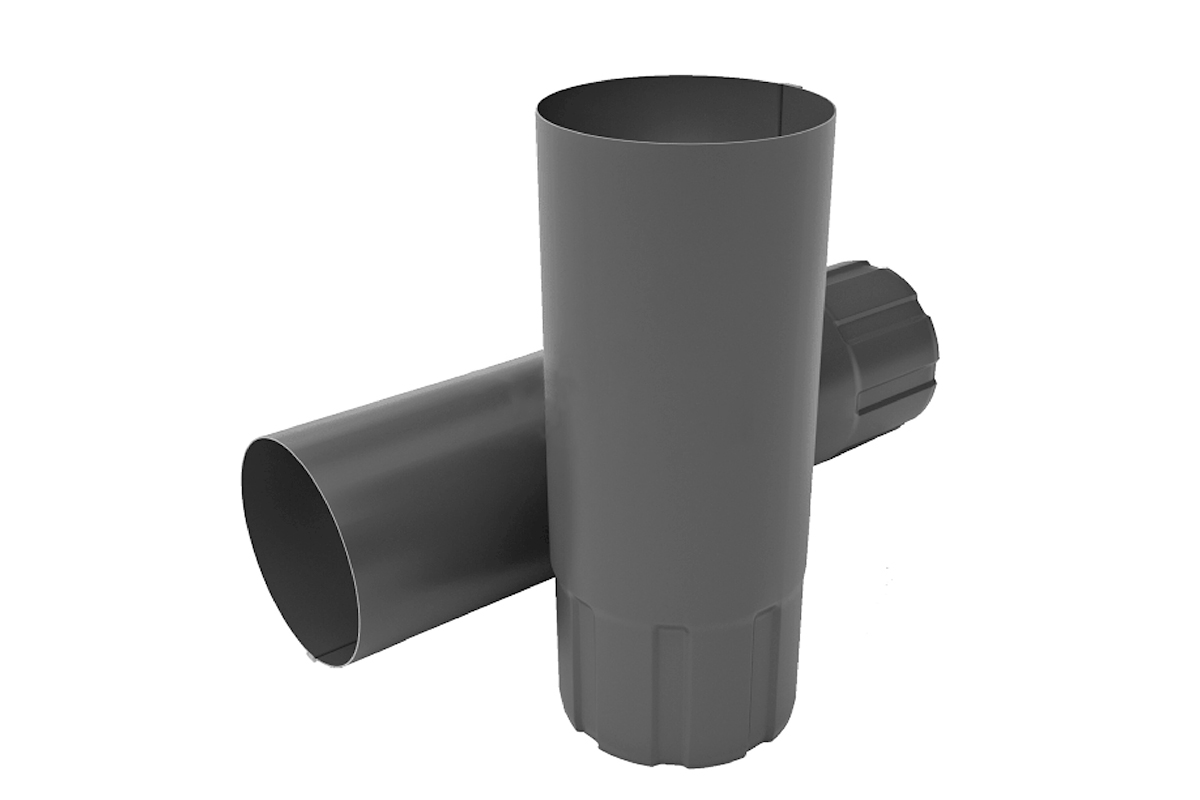

Труба водосточная Применяется для отвода воды вдоль фасада здания. + + + +

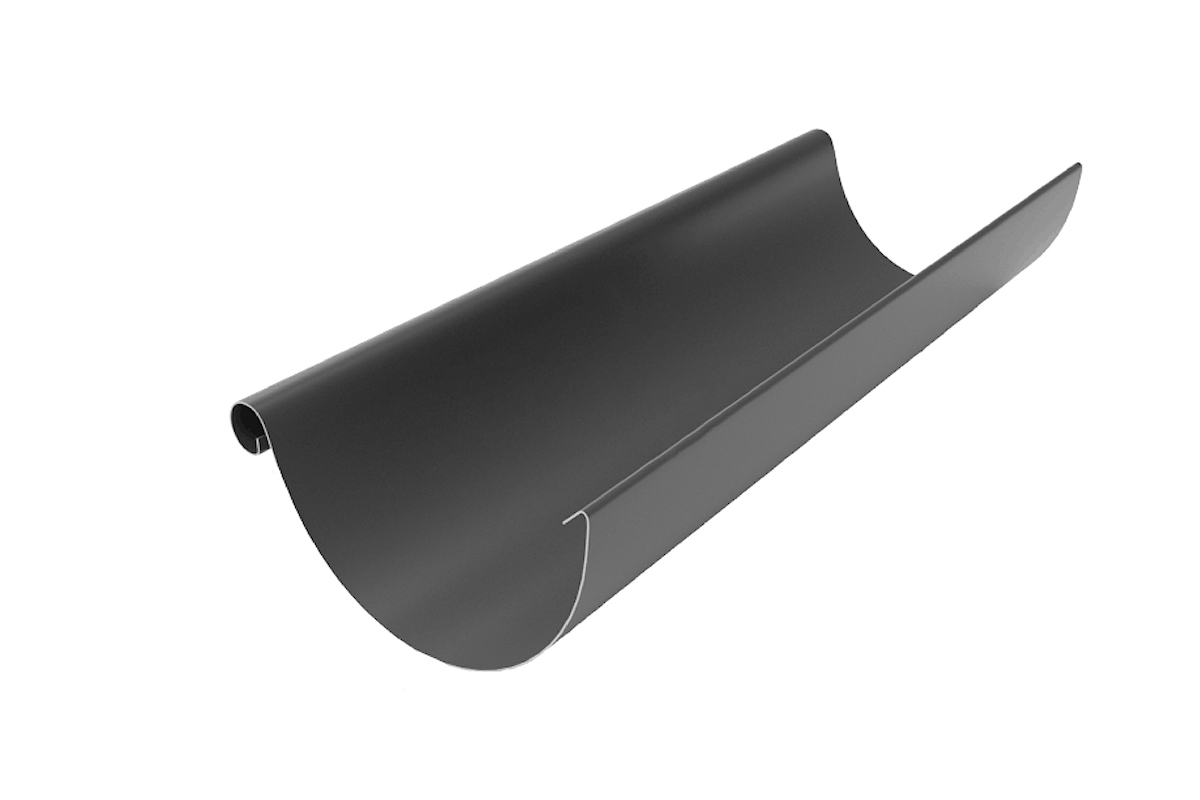

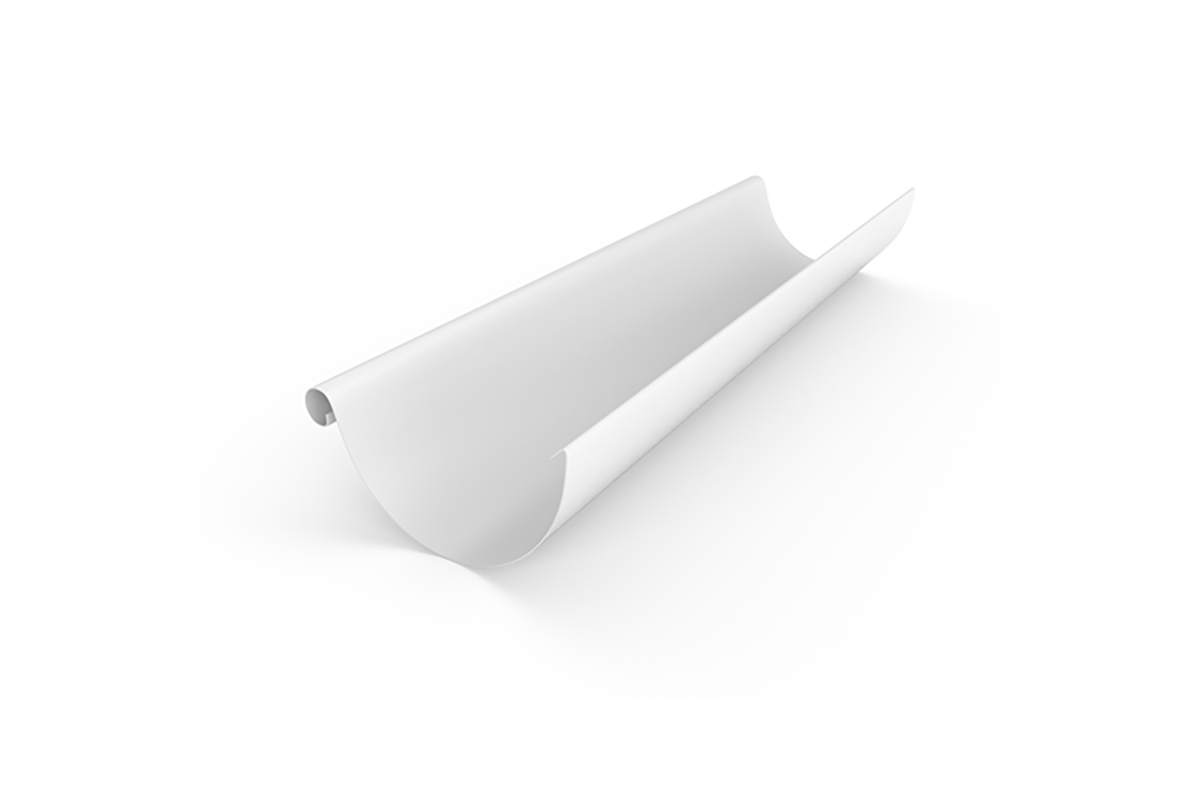

Желоб водосточный Служит для накопления дождевой воды и является компенсатором перелива воды. + + + +

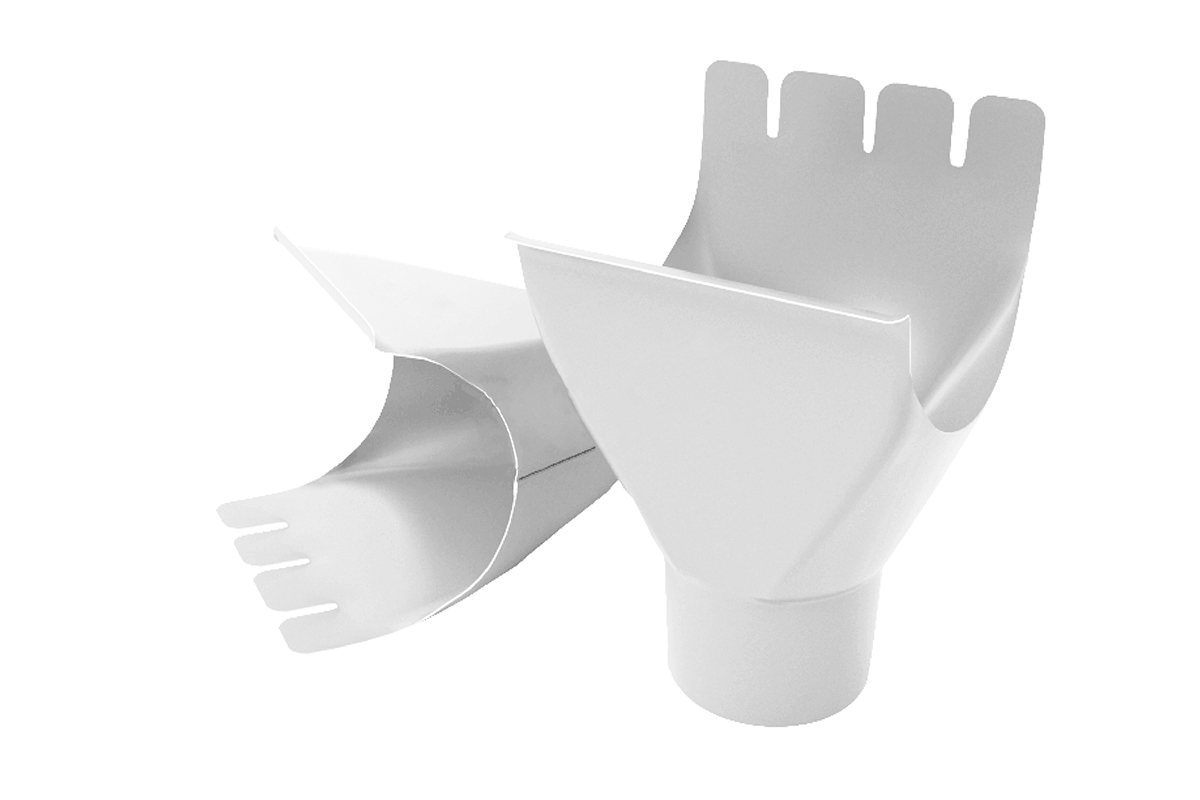

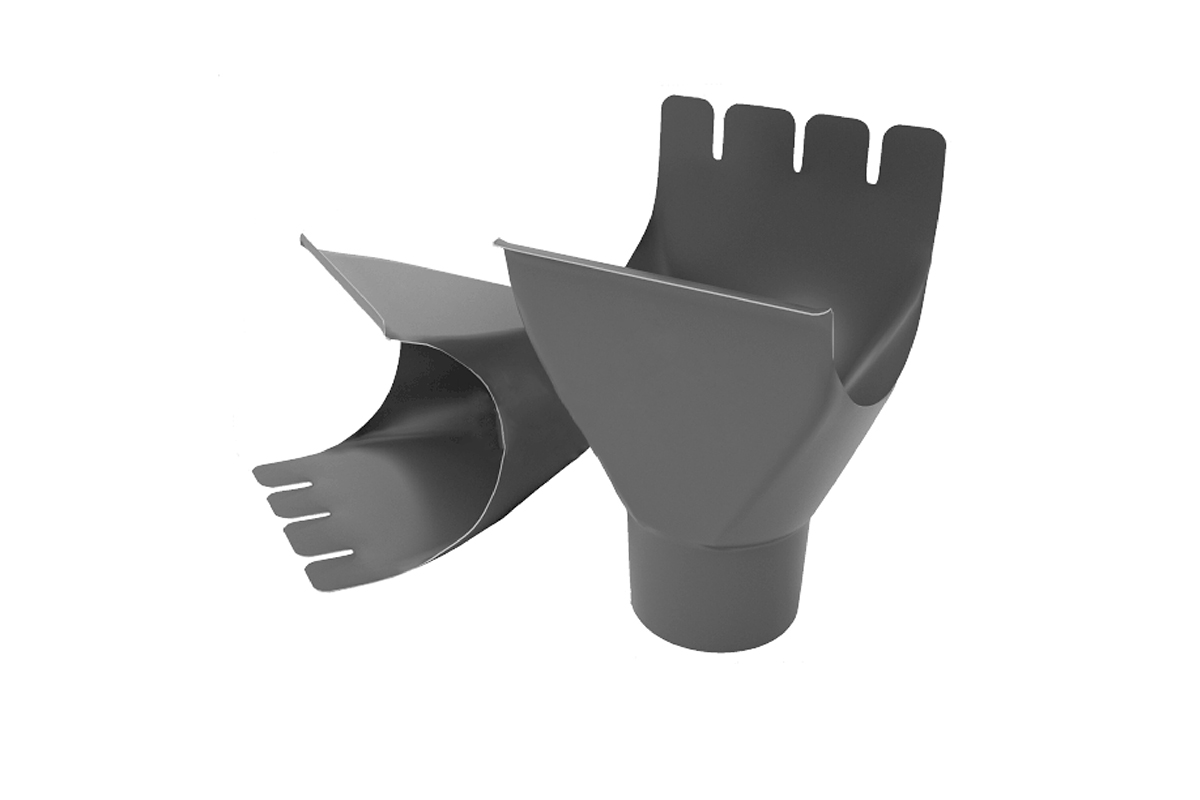

Воронка желоба Монтируется на водосточный желоб и передает поступающую из него воду в водосточную трубу. + + + +

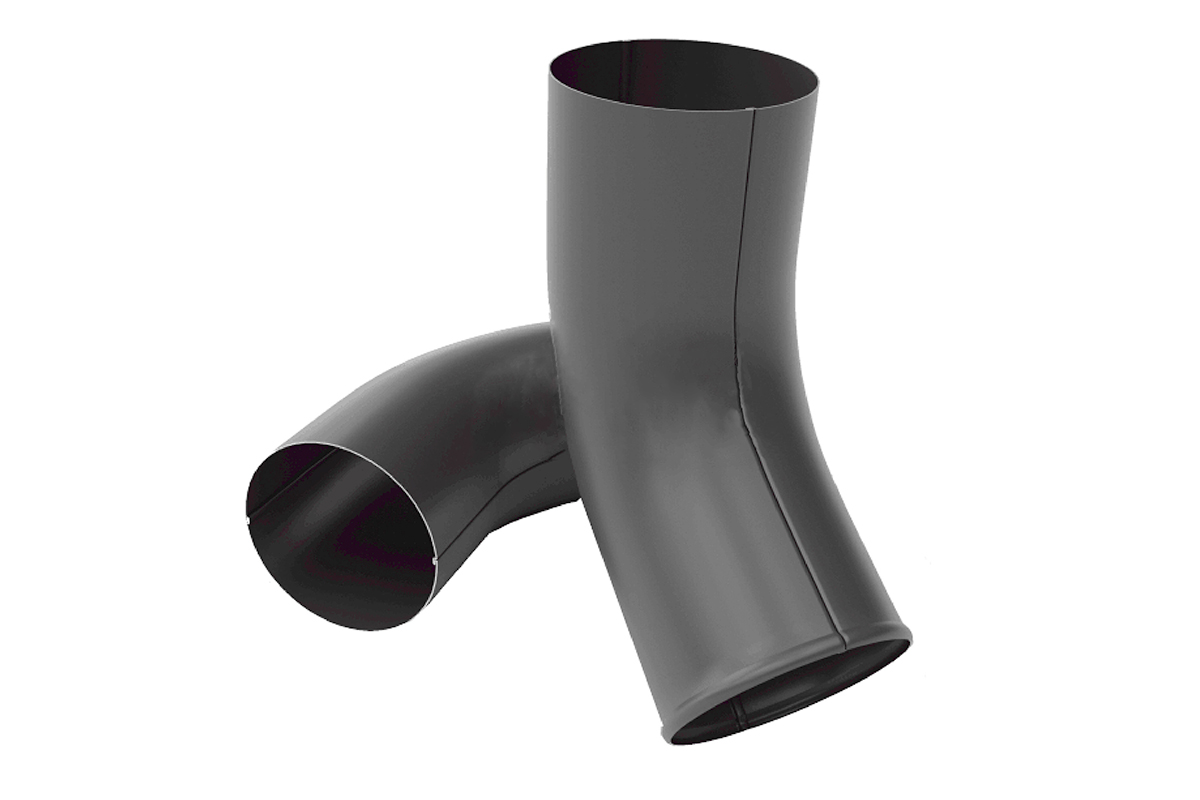

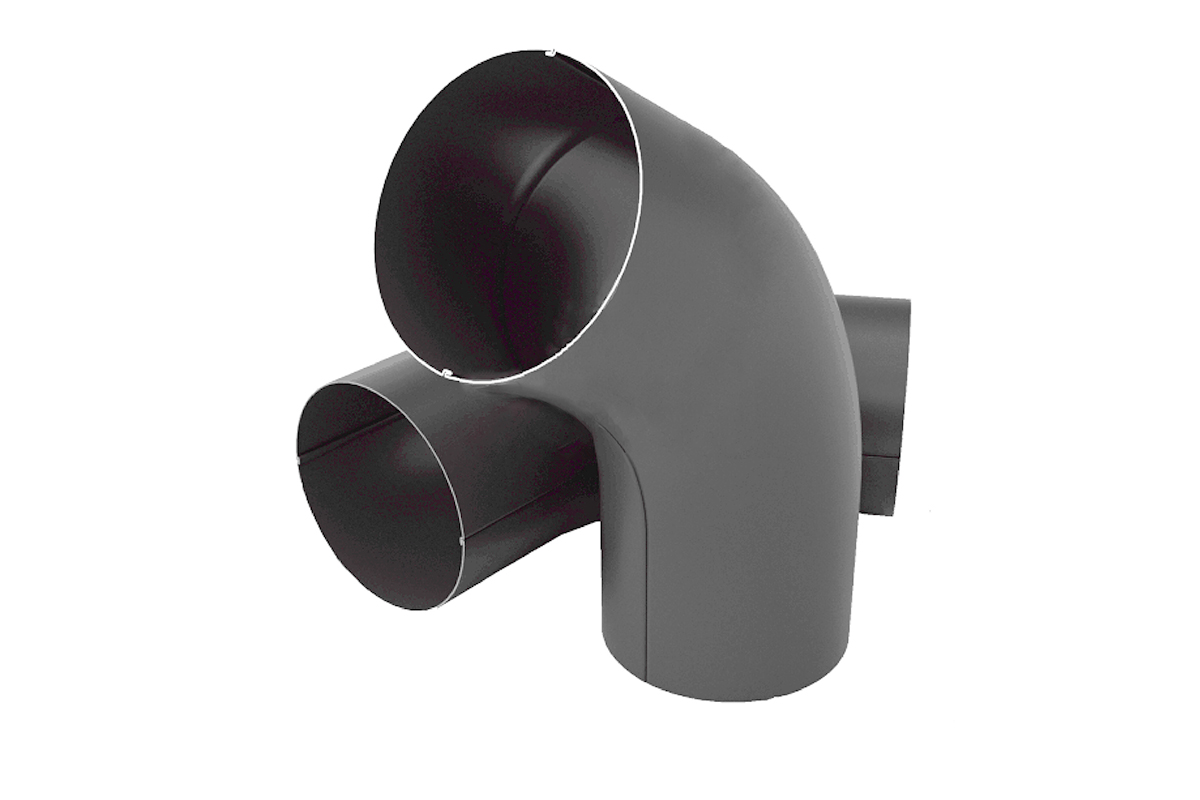

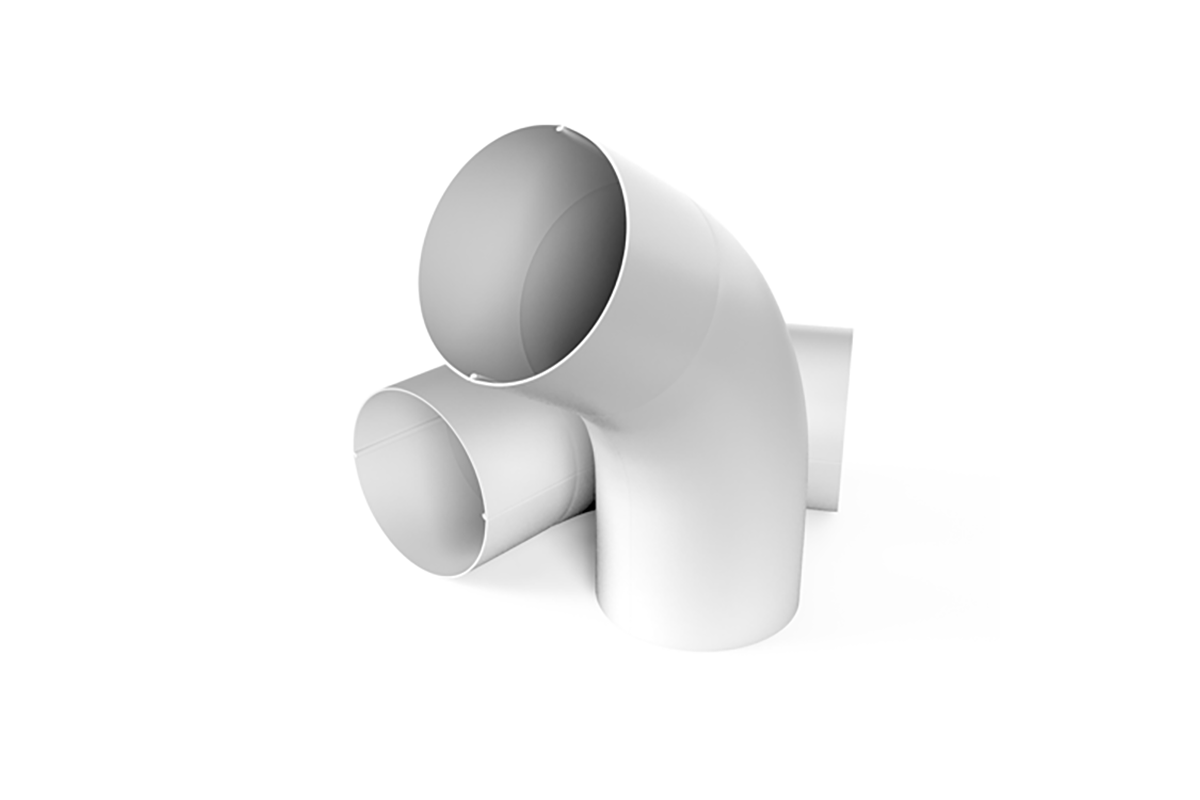

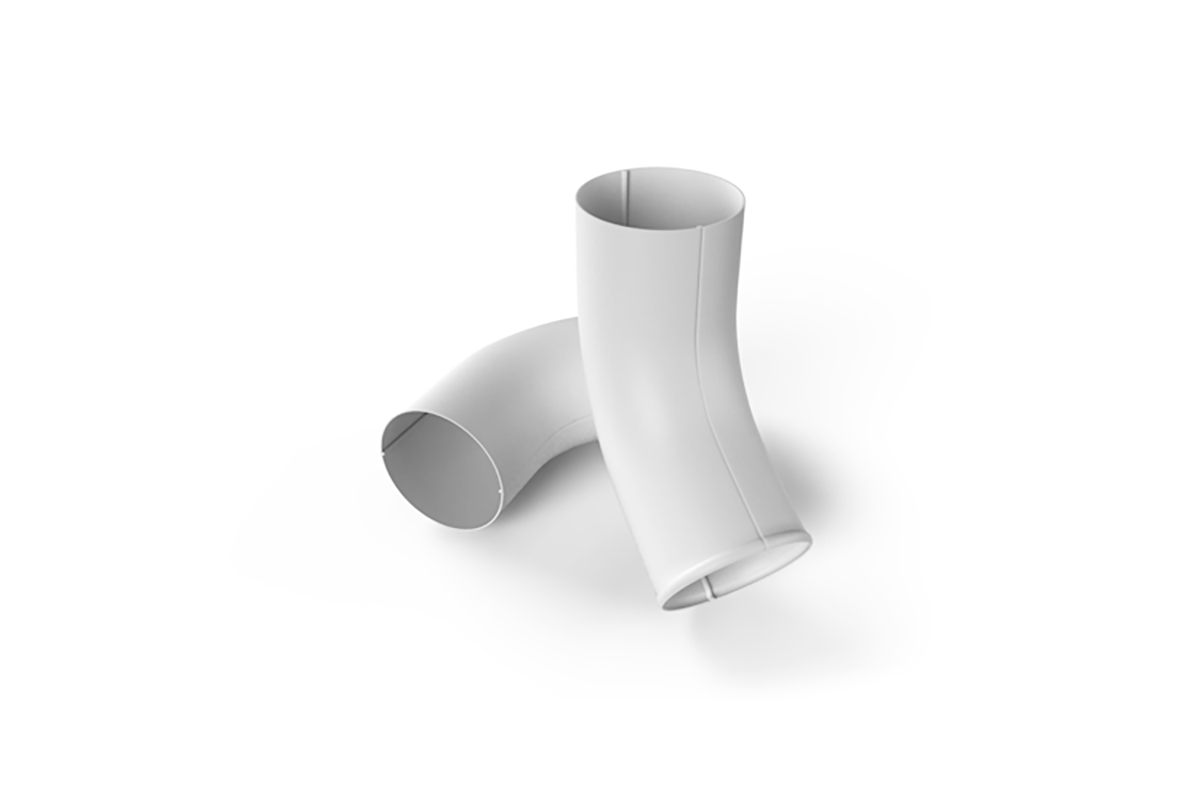

Колено Элемент необходим для того, чтобы изменить направление водосточного стояка. Монтаж можно осуществить возле карниза или у отмостки. + + + +

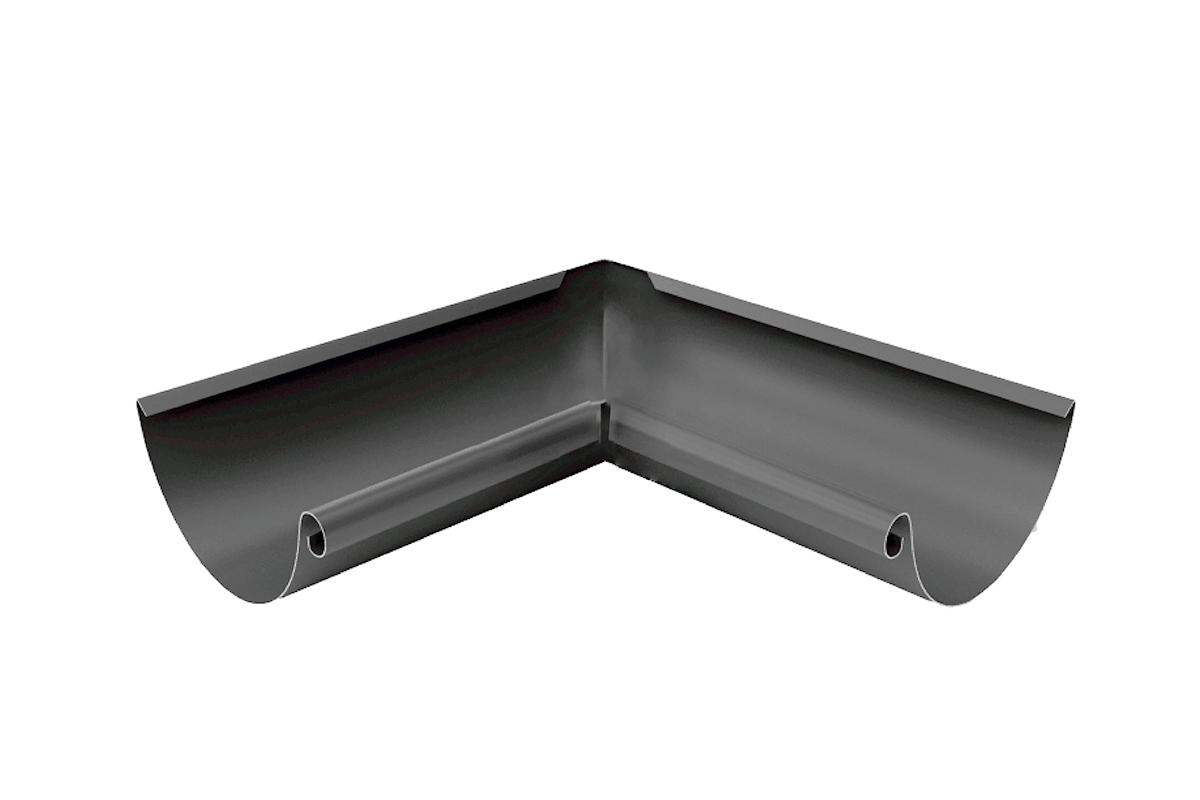

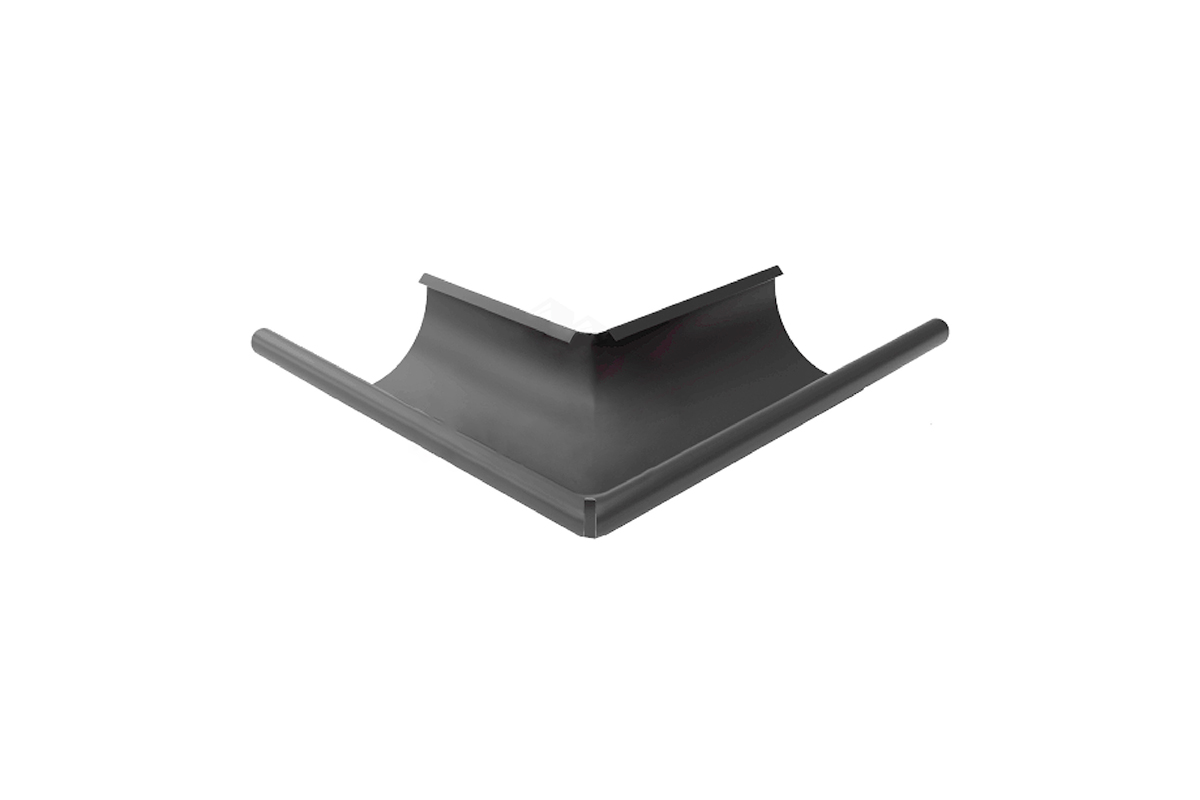

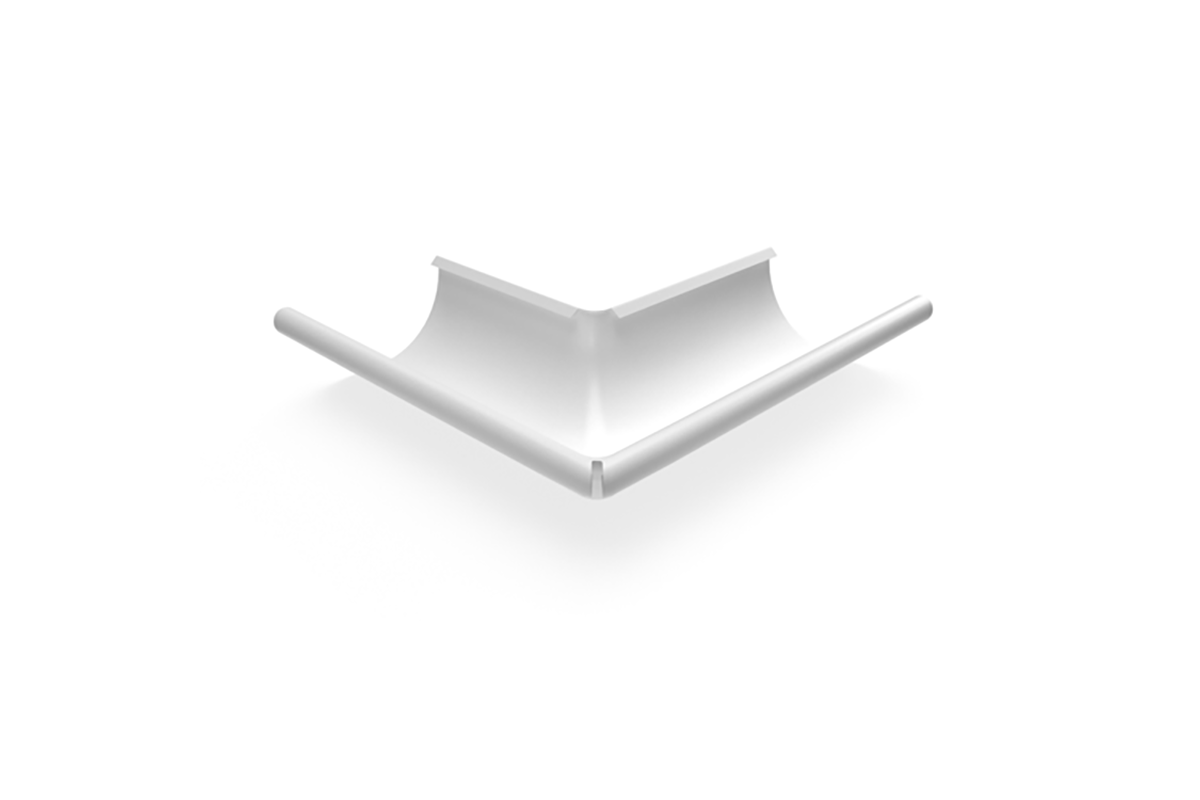

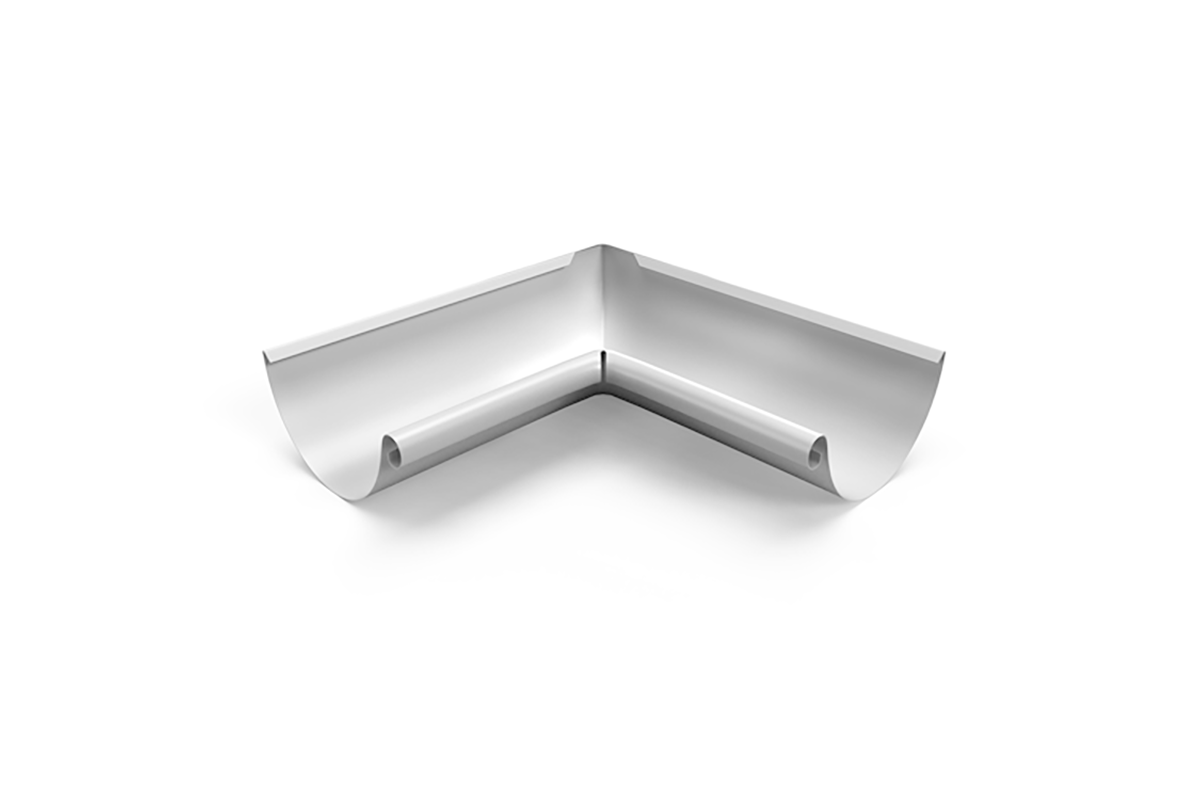

Угол желоба внутренний, наружный 90° Монтируется на внутренних углах кровли и необходим для того, чтобы изменить направление движения воды. + + + +
Угол желоба внутренний, наружный 135° Монтируется на внешних углах кровли и необходим для того, чтобы изменить направление движения воды. + +

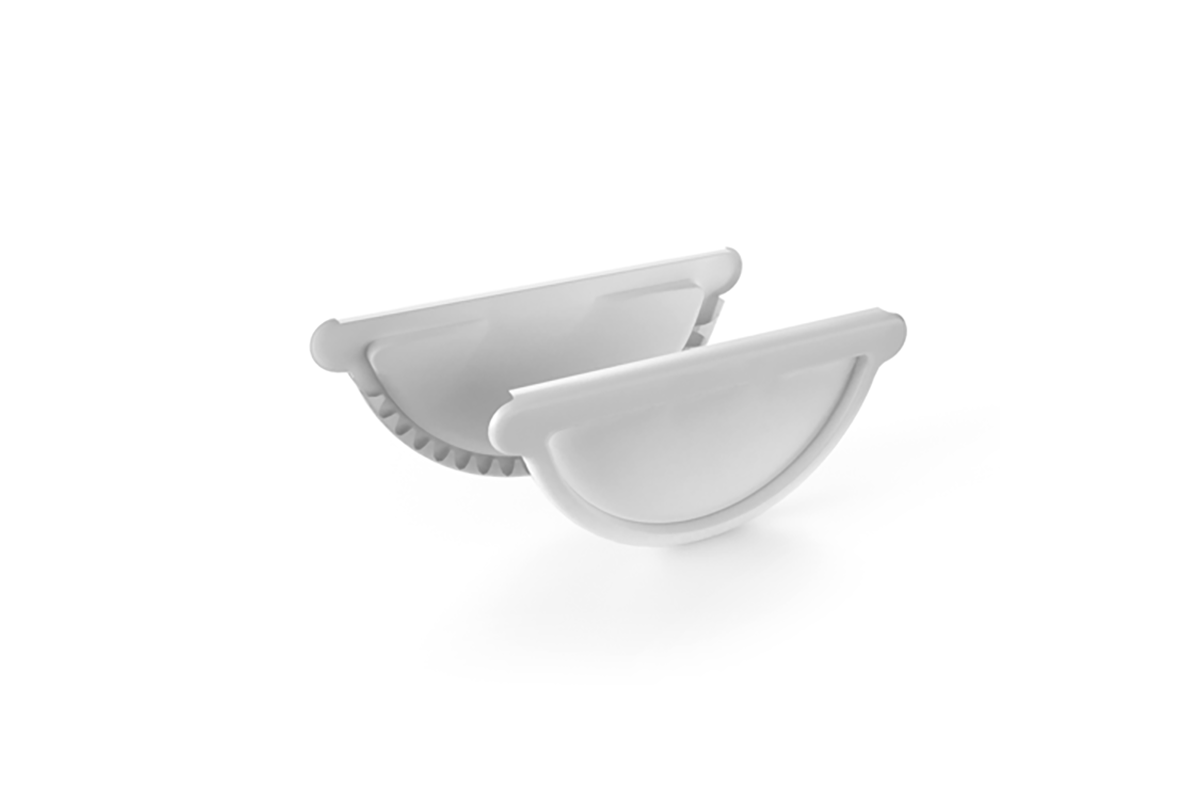

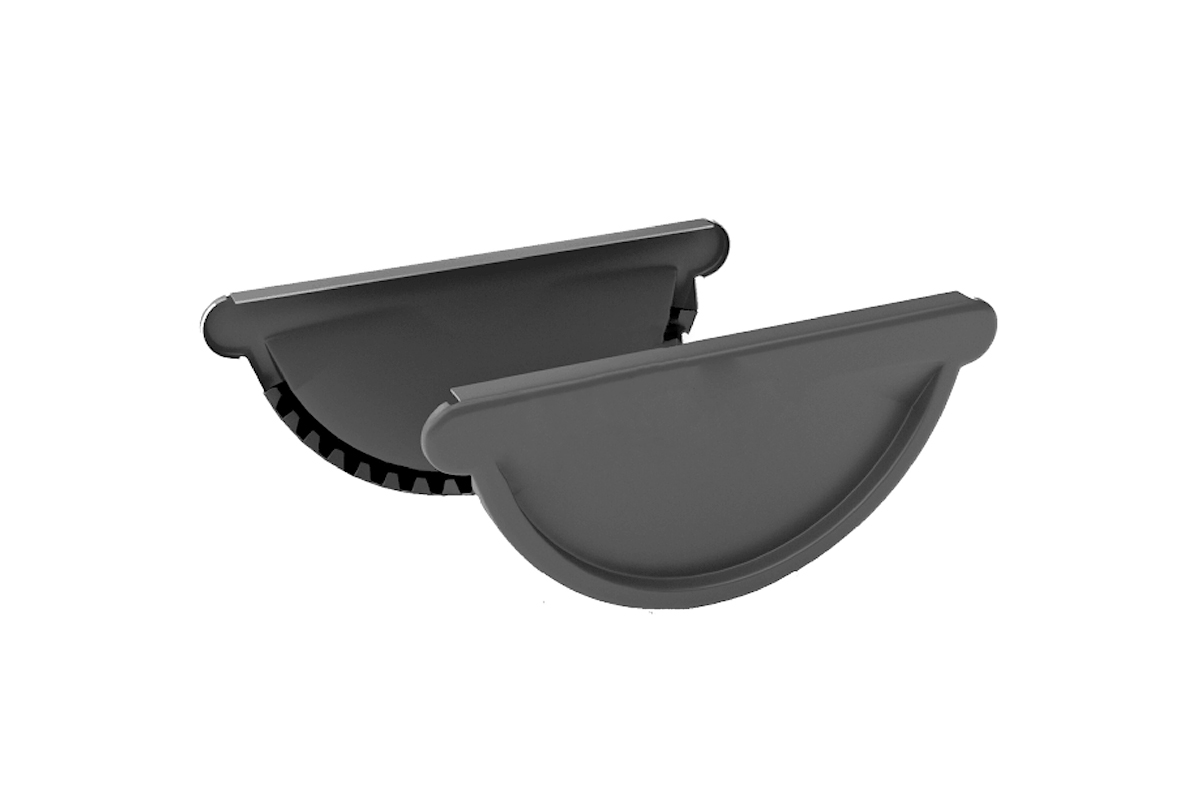

Заглушка левая, правая Монтируются с левой и правой стороны на торцах водосточного желоба. +
Заглушка универсальная + + +
Заглушка универсальная полукруглая Элемент хорошо сочетается с декорированным отводом трубы. +
«Паук» (сетка воронки) Необходим для того, чтобы защитить водосточный стояк от попадания в него строительного мусора или листы. Благодаря этому снижается вероятность засора трубы, ее возможное замерзание и разрыв. +

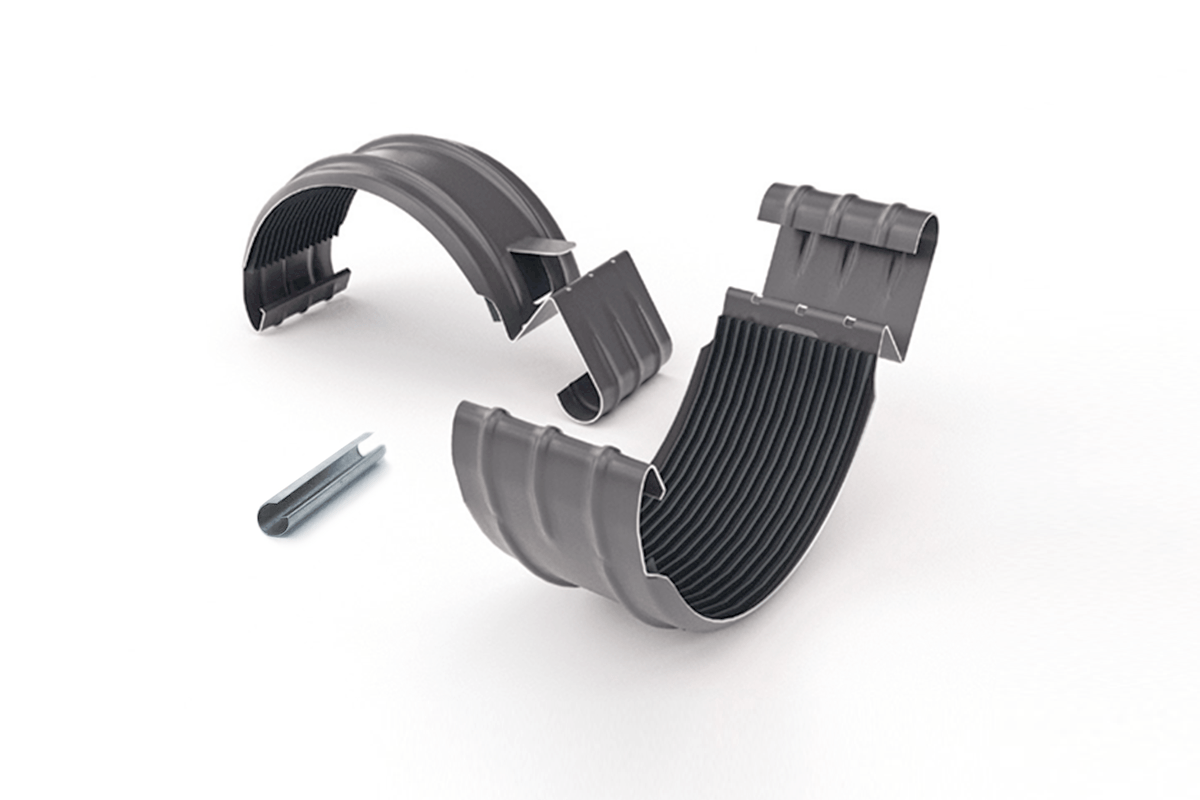

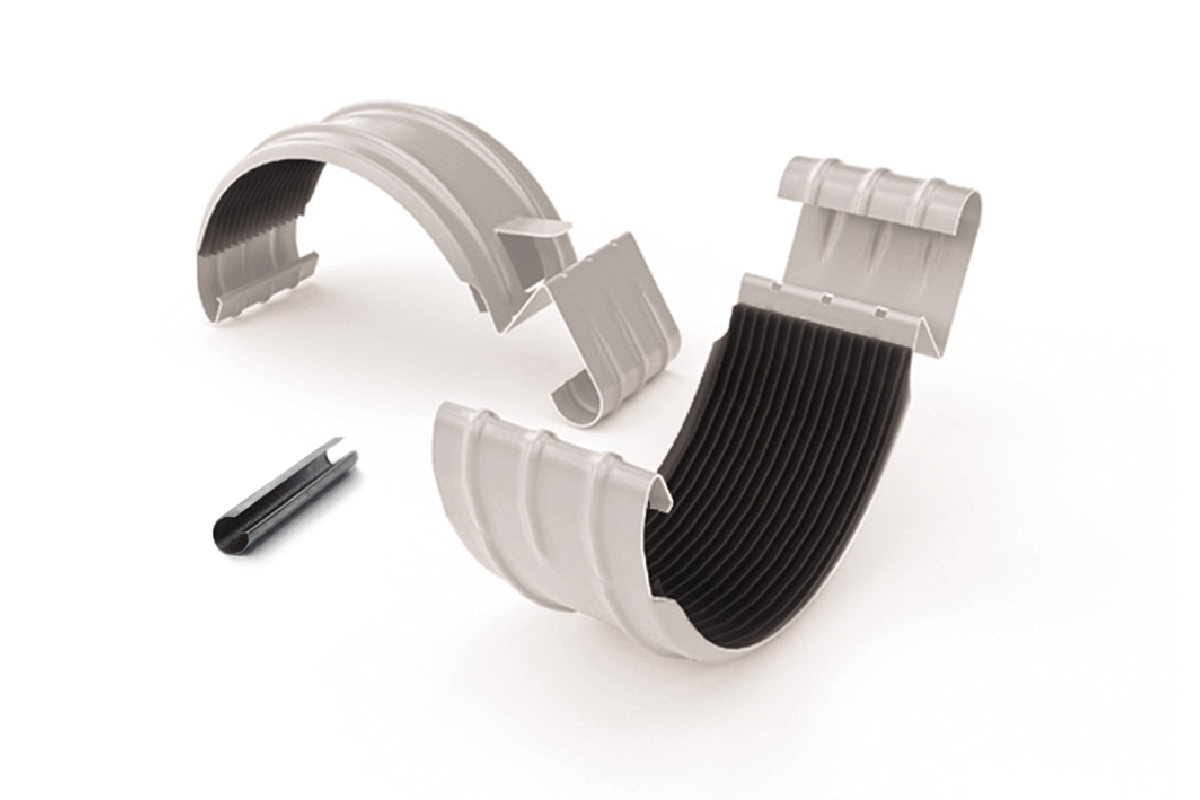

Соединитель желоба в комплекте Применяется для последовательного соединения 2-х желобов или желоба и угла. Обеспечивает защиту от протекания воды в местах соединений и выполняет роль компенсатора линейного расширения металла. + + + +

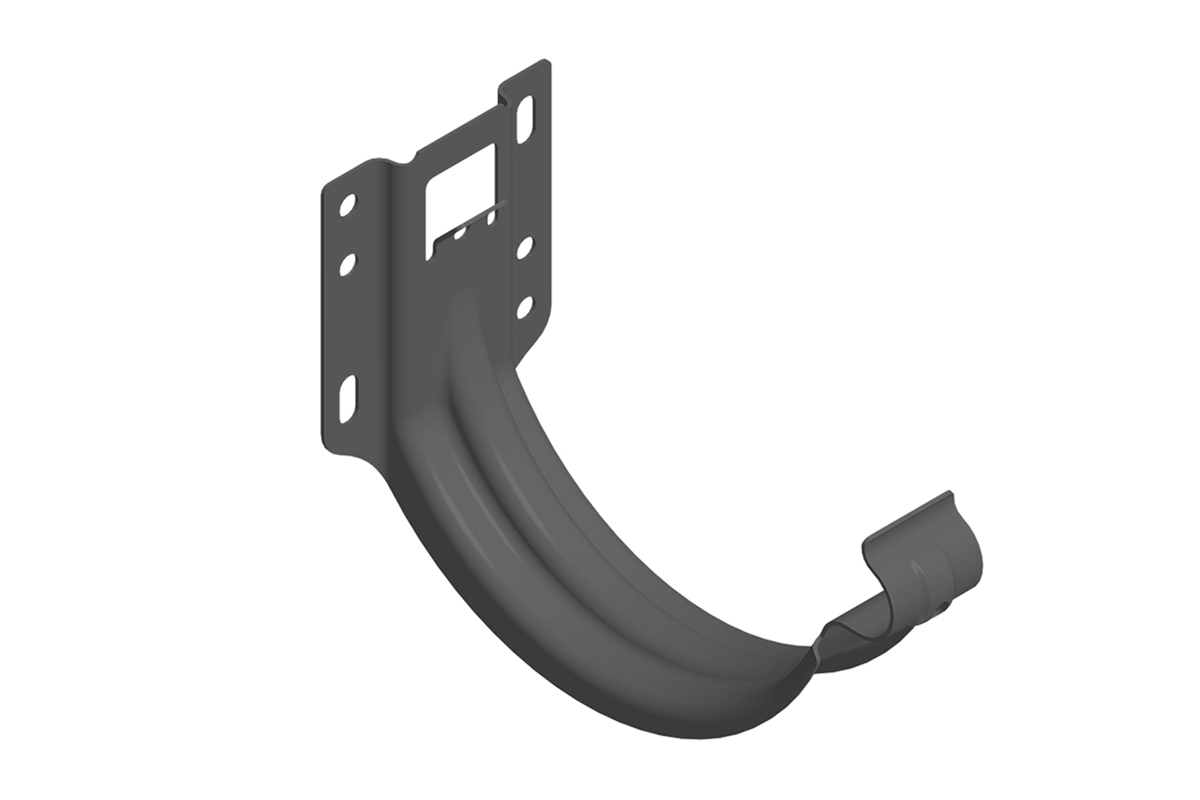

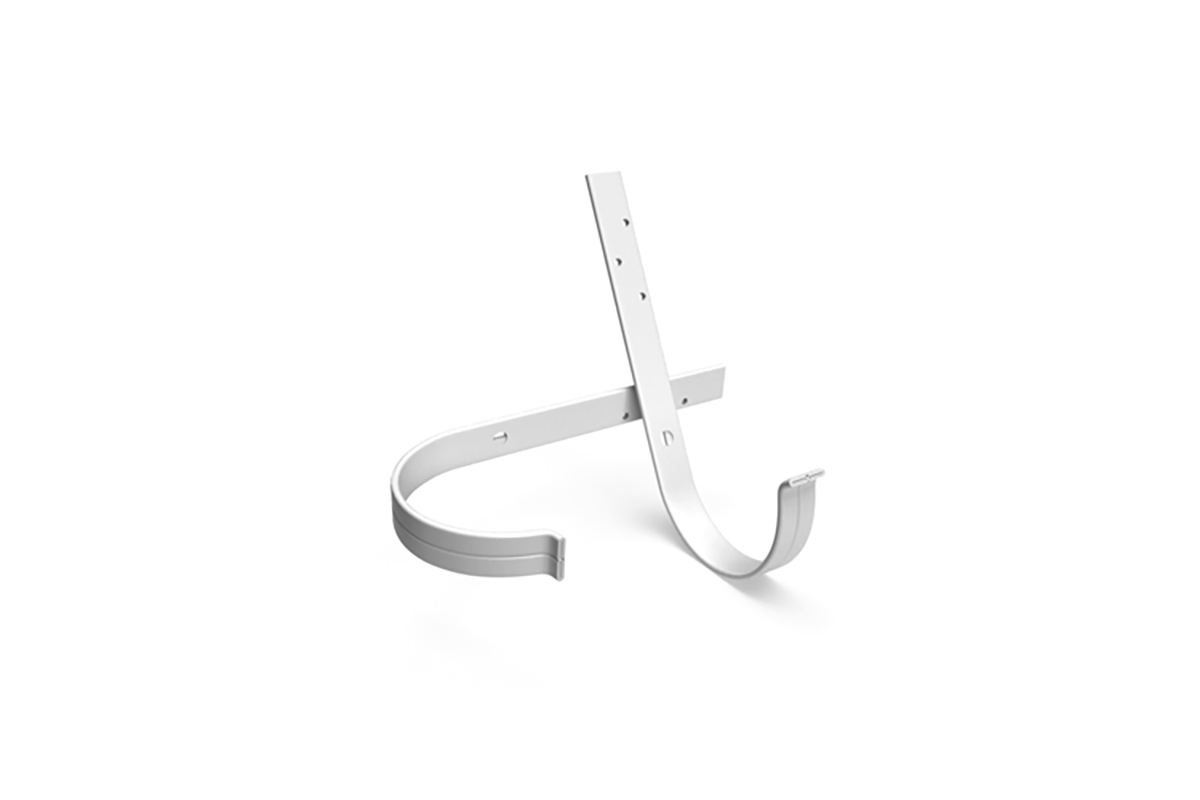

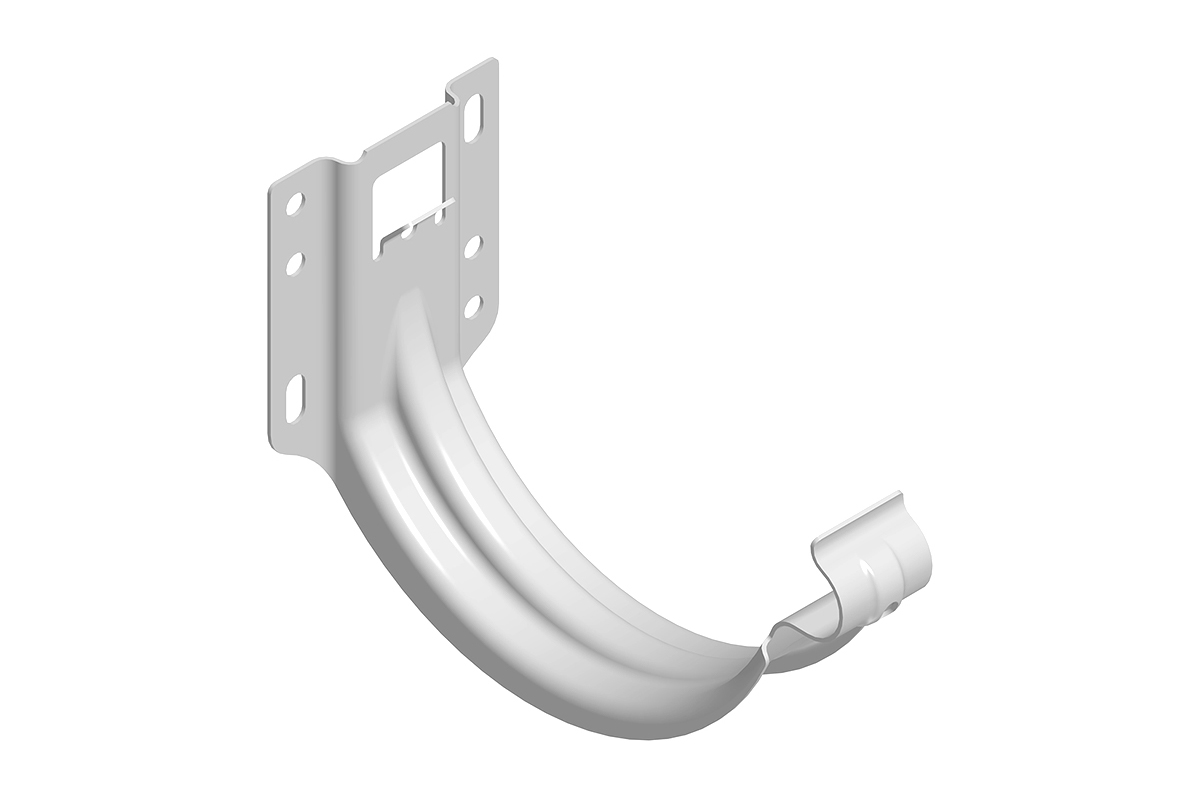

Удлиненный крюк крепления желоба Необходим для того, чтобы закрепить желоб и обеспечить дополнительную геометрическую поддержку его параметров. С помощью элемента формируется необходимый уклон для слива воды в желобе в нужном направлении. + + + +
Крюк крепления желоба короткий + + +
Крюк универсальный +
Крюк скрытого крепления +
Удлинитель для крюка универсального Применяется вместе с универсальным крюком при монтаже на верхнюю часть стропилы. +
Хомут с комплектом крепления Необходим для того, чтобы осуществить надежное крепление водосточного стояка на фасаде здания. +

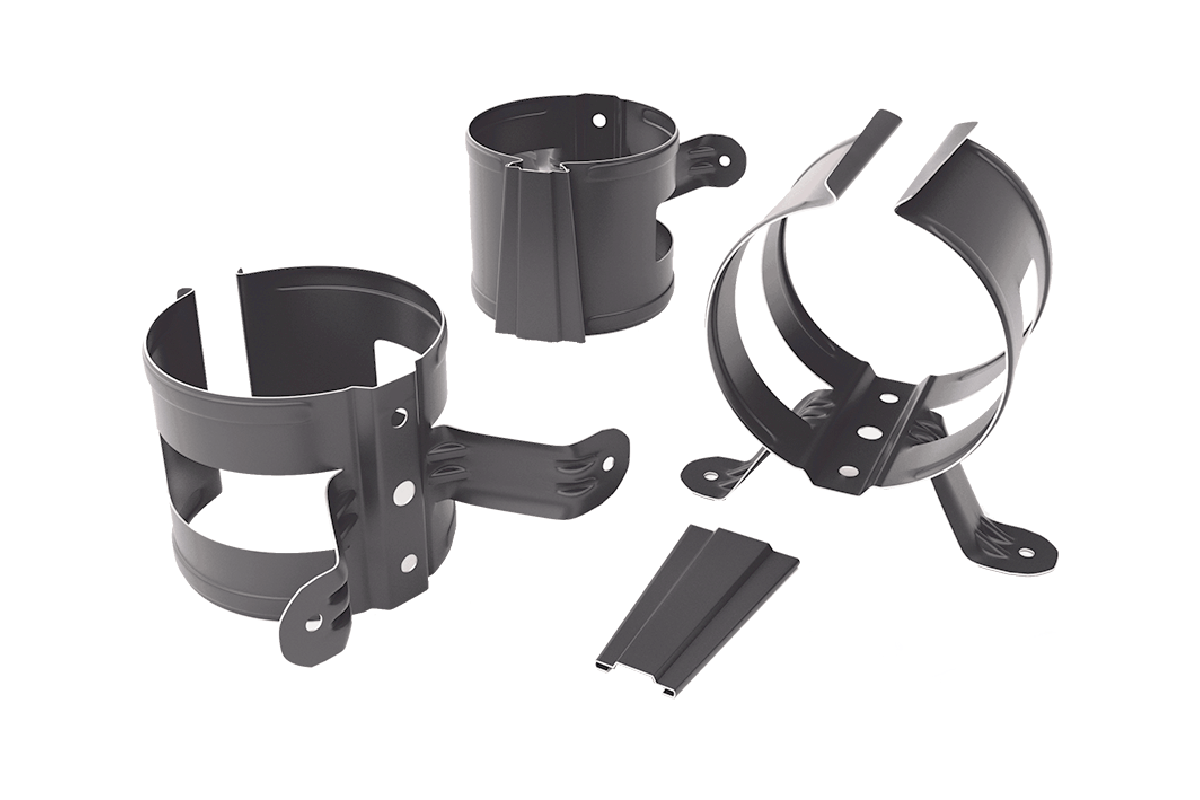

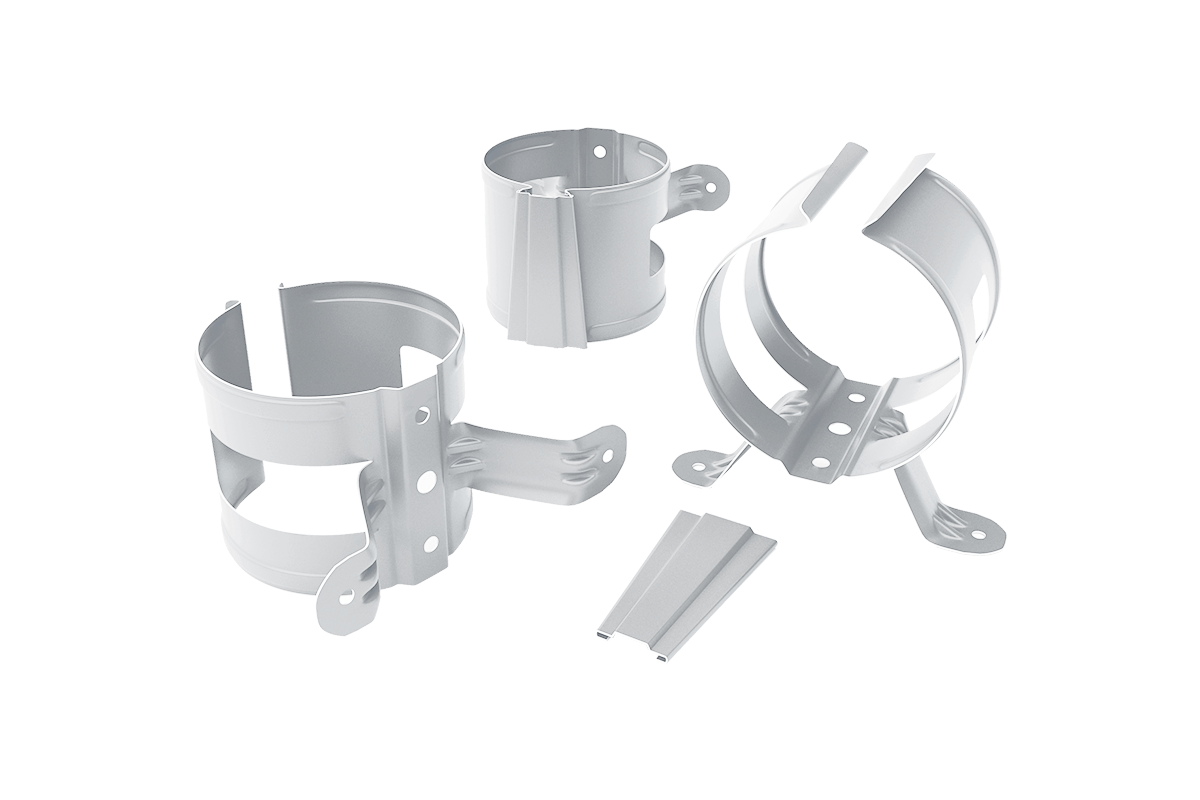

Кронштейн трубы на дерево + + +

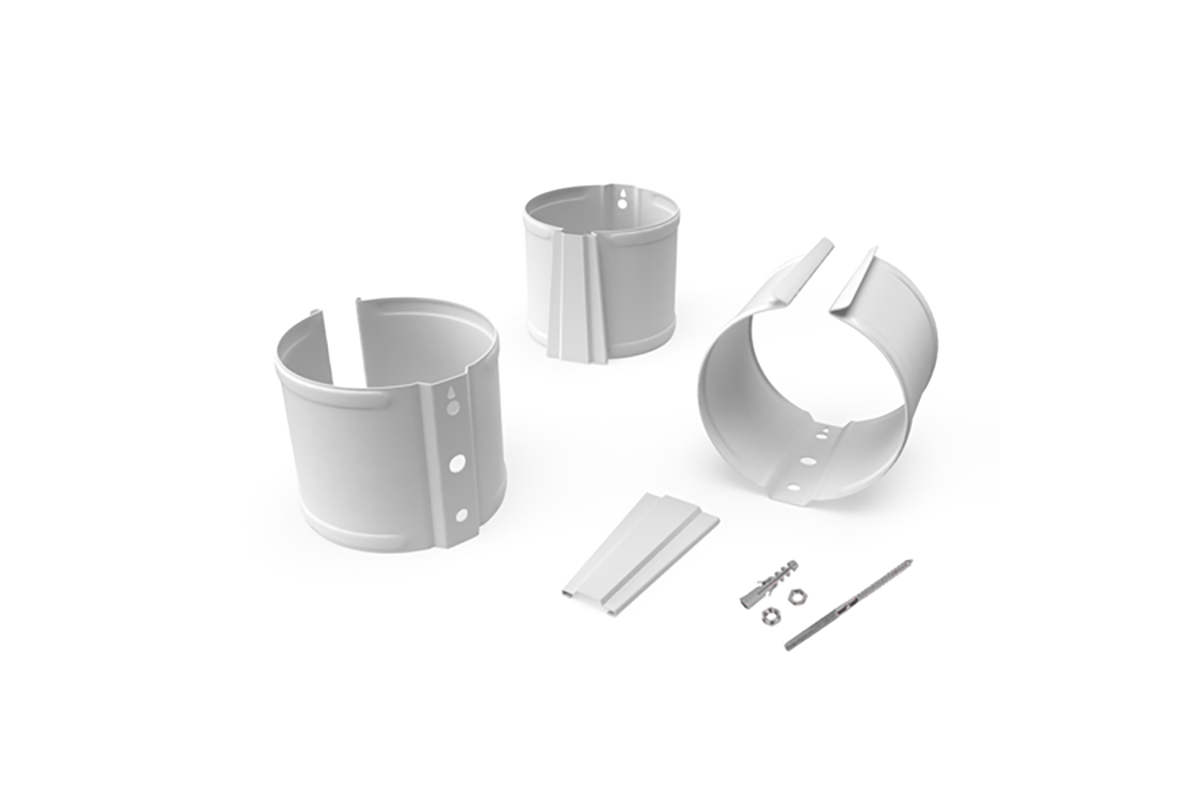

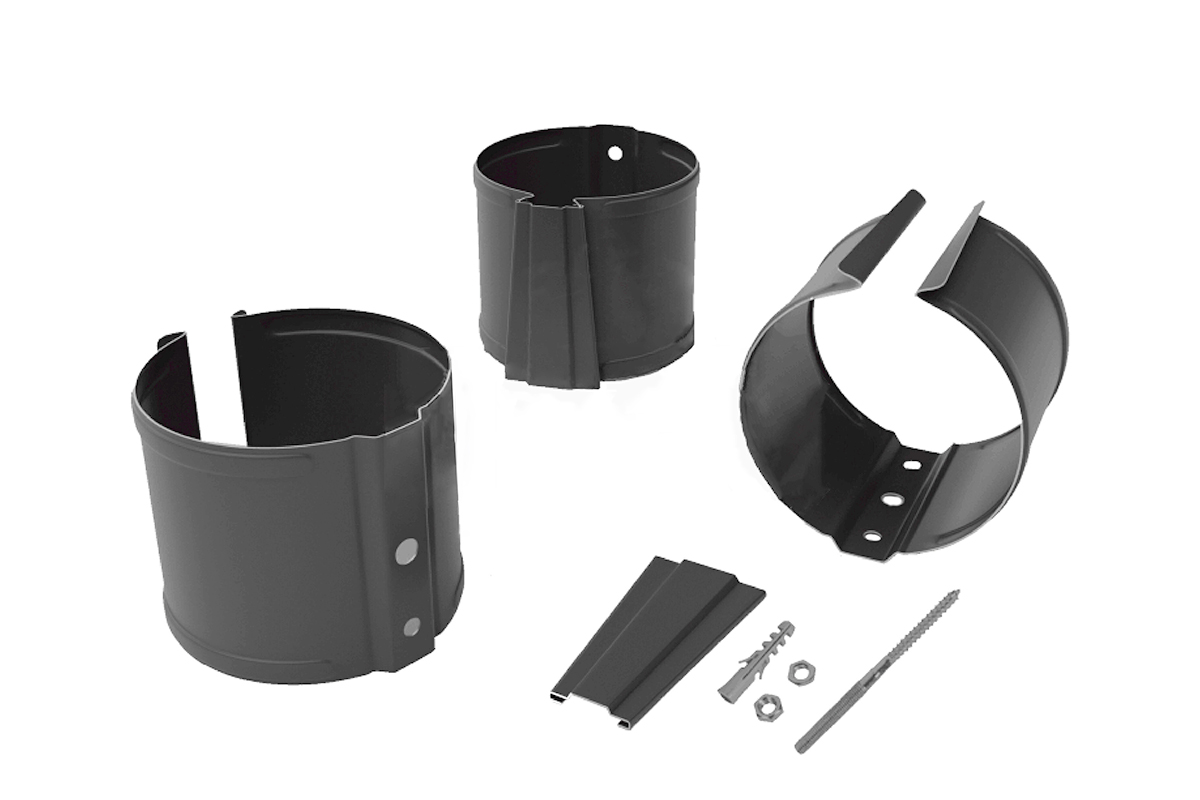

Кронштейн трубы на кирпич + + +
Водосборник Применяется для сбора дождевой воды. В закрытом исполнении выполняет функции трубы. +
S – обвод Один из видов универсального колена. Применяется, если необходимо обойти водосточным стояком какой-либо архитектурный элемент фасада. +
Тройник Позволяет соединить два водосточных стояка в один. + +
Воронка водосборная Служит для одиночной установки в местах, где не используются желоба (разжелобовка), в ендовах, т.е. в тех фрагментах кровли, где необходим сбор большого количества воды. + + + +
Воронка водосборная удлиненная +

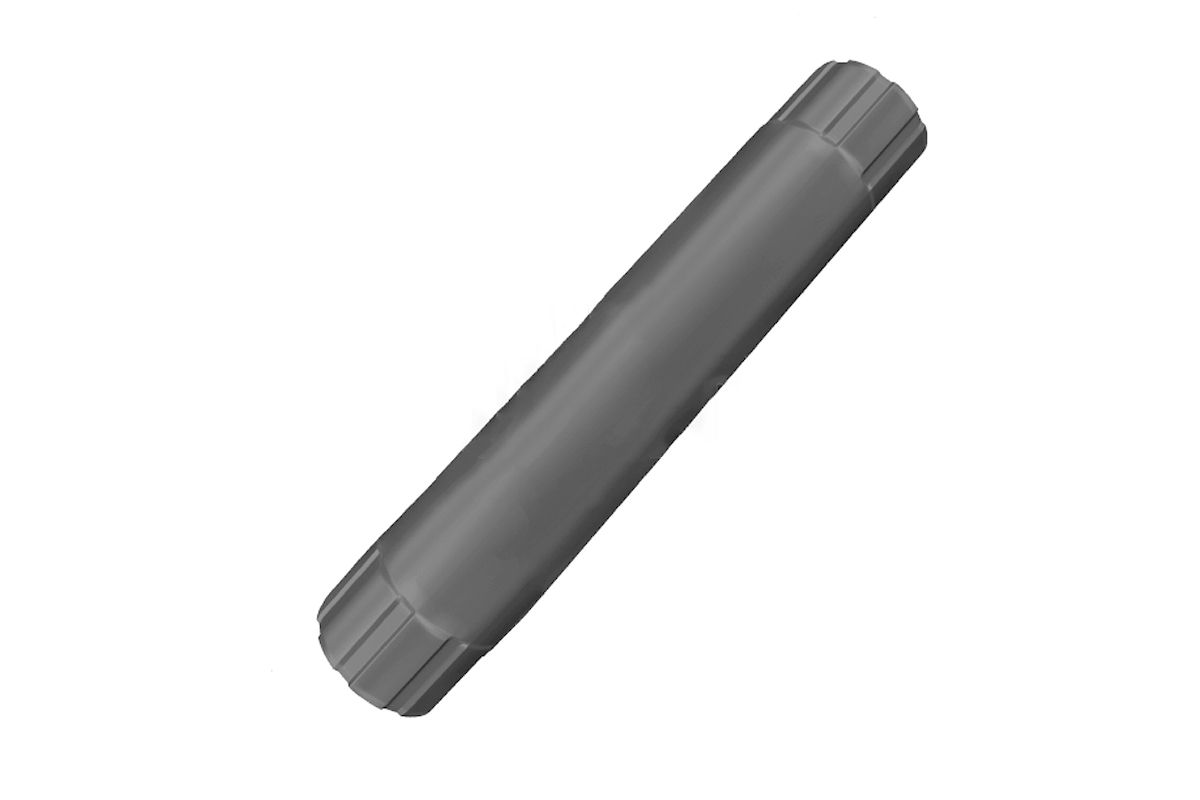

Соединитель трубы Соединяет части водосточных труб, где не предусмотрено стыковочное расширение. + +
Поддержка желоба Подходит для установки на любые типы кровли. Необходим для того, чтобы обеспечить дополнительную поддержку желоба на сложных участках кровельных систем, а также в ендовах или при условии крутых уклонов кровли. Позволяет предотвратить деформацию желоба и изменение его геометрии из-за лавинообразного схода снега. +
Отвод трубы антивандальный Защищает нижнюю часть стояка водосточной системы от повреждений. При изготовлении применяется оцинкованная сталь толщиной 2 мм, за счет чего обеспечивается высокая прочность и надежность всей конструкции. +
Отвод трубы антивандальный с коленом 72° +

Сравнение водосточных систем торговой сети Krovelson

Параметры сравнения водосточных систем Krovelson GrandLineOptima GrandLine АКВАСИСТЕМ, сталь АКВАСИСТЕМ, медь АКВАСИСТЕМ, цинк-титан
Собственное производство Да Нет Нет Нет Нет Нет
Назначение Малоэтажное строительство эконом+ класса Малоэтажное строительство эконом класса или нежилые здания Малоэтажное строительство среднего класса Малоэтажное строительство среднего класса Малоэтажное строительство премиум класса Малоэтажное строительство премиум класса
Размерный ряд 125/90 100/100 125/90, 150/100 125/90, 150/100 125/90, 150/100 125/90, 150/100
Форма полукруглая прямоугольная полукруглая полукруглая полукруглая полукруглая
Материал изготовления Сталь Сталь Сталь Сталь Медь Цинк-титан
Толщина металла 0,6-1 0,5 0,6 0,6-0,7 0,6 0,7
Тип покрытия (для водостоков из стали) Полиэстер (с двух сторон по 25 мкм) Полиэстер (наружная сторона) Полиуретановое (с двух сторон по 35 микрон) Полиуретановое (с двух сторон по 20 микрон) - -
Цветовая гамма 5 цветов + под заказ из палитры RAL 4 цвета 10 цветов 8 цветов 1 цвет 1 цвет
Цвета в оперативной доступности Более 25 цветов из палитры RAL RAL 9003, RAL 8017, RAL 3005, RAL 6005

125/90 RAL 8017, 6005, 3005; 150/100 RAL 8017 - в наличии

Все остальные цвета под заказ. Срок поставки 7-10 рабочих дней

На складе в Самаре (срок поставки 7-10 рабочих дней): темно-коричневый RR32, белый RR20, коричневый RAL 8017

На складе в Москве (срок поставки 5-6 недель): красный, зеленый, темно-серый, темно-зеленый, оцинкованная сталь

На складе в Москве (срок поставки 5-6 недель) На складе в Москве (срок поставки 5-6 недель)
Стойкость цвета Ruv2. Покрытие устойчиво к ультрафиолету Ruv2. Покрытие устойчиво к ультрафиолету Ruv4. Покрытие отличается максимальной стойкостью к УФ-лучам. Гарантия на внешний вид - 10 лет Ruv4. Покрытие отличается максимальной стойкостью к УФ-лучам. Гарантия на внешний вид - 15 лет Внешний вид водостоков (цвет) со временем изменяется, от блестящего золотистого до темно-бурого по истечении 2-3 лет, переходя затем в матово-черный. Через 10-15 лет на поверхности образуется благородная зеленоватая патина. Подобную патину можно встретить в европейской архитектуре.
Срок службы 20+ лет 25 лет 50 лет 50 лет 100-150 лет До 20 лет
Срок гарантии - 1 год 25 лет 15 лет 30 лет 1 год
Особенности Короткие сроки производства. Производится из того же металла, что и заказанная клиентом кровля, что позволяет достичь абсолютной идентичности в цвете. Низкая стоимость. Интересная квадратная форма, идеально сочетающаяся с металлочерепицей и профлистом с прямыми углами и линиями. Толщина металла 0,6. Все элементы водосточной системы изготовлены из стали с двусторонним покрытием на основе полиуретана. Толщина металла 0,6. Все элементы водосточной системы изготовлены из стали с двусторонним покрытием на основе полиуретана. Высокая несущая способность системы обеспечена наличием элементов жесткости и хомутов. Медь – элитный материал, позволяющий создать непревзойденные по красоте и долговечности водосточные системы.
Уход в процессе эксплуатации

Чтобы водосток работал без сбоев, следует весной и осенью удалять из него крупный мусор специальной лопаткой, а также промывать его периодически струей воды.

Глубина желоба 73 мм.

Стойкость против загрязнения: удовлетворительная

Чтобы водосток работал без сбоев, следует весной и осенью удалять из него крупный мусор специальной лопаткой, а также промывать его периодически струей воды.

Глубина желоба 95 мм

Стойкость против загрязнения: удовлетворительная

Не требует особого ухода. За счет углубленного полукруглого желоба (75 мм) обеспечивает лучший проток воды и гораздо меньше подвержена засорению.

Стойкость против загрязнения: очень хорошая

Не требует особого ухода. За счет углубленного полукруглого желоба (79 мм) обеспечивает лучший проток воды и гораздо меньше подвержена засорению.

Стойкость против загрязнения: очень хорошая

Не требует специального ухода, ремонта, покраски в течение 100 лет и более

Глубина желоба 79 мм

Стойкость против загрязнения: очень хорошая

Особенности монтажа В наличии все комплектующие элементы, обеспечивающие удобство сборки Процесс монтажа занимает минимум времени. Конструкция собирается без использования крепежа. В наличии все комплектующие элементы, обеспечивающие удобство сборки Удобство и скорость монтажа водостока за счет большей длины желоба и трубы. В наличии все комплектующие элементы, обеспечивающие удобство сборки Производитель предлагает подробнейшую инструкцию по монтажу. В наличии все комплектующие элементы, обеспечивающие удобство сборки Производитель предлагает подробнейшую инструкцию по монтажу. В наличии все комплектующие элементы, обеспечивающие удобство сборки Все детали водосточных систем очень легко стыкуются между собой и легко монтируются без помощи профессионалов
Устойчивость к агрессивным средам Коррозионная стойкость: RC3. Покрытие полиэстер защищает водосток от воздействия внешних факторов Коррозионная стойкость: RC3. Покрытие полиэстер защищает водосток от воздействия внешних факторов Коррозионная стойкость: RC5. Покрытие отличается повышенной стойкостью к воздействию ультрафиолета, химических веществ (серной, соляной, азотной кислоты и т.п.), характерных для атмосферы крупных городов Коррозионная стойкость: RC5. Покрытие отличается повышенной стойкостью к воздействию ультрафиолета, химических веществ (серной, соляной, азотной кислоты и т.п.), характерных для атмосферы крупных городов Коррозионная стойкость: RC5. Материал окисляется под воздействием внешних факторов. Окисленная поверхность является естественным антикоррозионным покрытием Коррозионная стойкость: RC3. Покрытие на основе полиэфира, выдерживает высокую температуру воздуха, имеет высокую стойкость к коррозии, прочность и долговечность.
Ударопрочность Средняя Высокая за счет наличия нескольких ребер жесткости Высокая за счет увеличенной толщины металла. Прочность конструкции усилена за счет специальных крюков, на которых держится желоб (выдерживает нагрузку до 70 кг).

Очень высокая

  • Цельнометаллический угол желоба произведен без сварного шва, за счет чего водосток может выдерживать высокие нагрузки.
  • Комплект соединителя желоба с резиновым уплотнителем компенсирует расширение металла, вызванное температурным воздействием. За счет этого сохраняется герметичность системы. Жесткость соединения элементов увеличена на 50%.
  • Дополнительная прочность элемента обеспечивается за счет универсального замка (пряжки) на соединителе желоба.
  • Цельнометаллические крюки крепления желоба выполнены из стали толщиной 4 мм и имеют дополнительное ребро жесткости. За счет этого они могут выдерживать большие силовые нагрузки.
  • Защита трубы от разрыва обеспечивается надежным внутренним замком, который хорошо противостоит внутреннему давлению.
  • Равномерная пропускная способность на протяжении всей длины водосточного стояка обеспечивается за счет того, что для стыковки труб между собой применяется внешний раструб в верхней части, а не сужение в нижней части.
  • Хомут с комплектом крепления трубы имеет дополнительные ребра жесткости. Кроме того, дополнительную жесткость конструкции на протяжении всего периода эксплуатации обеспечивает винтовое соединение. Может применяться для любых видов фасадов.
  • Соединительные швы универсального колена расположены не по линии воды, за счет чего снижается влажность в местах соединений и увеличивается срок службы колена.
Средняя
Влияние перепадов температуры Выдерживает перепады температуры от -50°С до +50°С. Выдерживает перепады температуры от -50°С до +80°С. Выдерживает перепады температуры от -50°С до +120°С. Выдерживает перепады температуры от -60°С до +100°С. Резиновый уплотнитель, установленный на стыках, компенсирует температурную деформацию. Выдерживает перепады температуры от -50°С до +80°С.

В эконом-сегменте в торговой сети Krovelson можно приобрести водосточную систему собственного производства Krovelson, GrandLineOptima.

  • Водосток Krovelson имеет привычный и более эстетичный внешний вид (полукруглый) и изготавливается из того же материала, что и кровельный материал, что обеспечивает абсолютную идентичность цвета. Стоит учесть, что у водостока Krovelson нет гарантии, и длина желоба и трубы 1,25 м.
  • Optima имеет гарантию 1 год, желоба и трубы длиной 3 м, что уменьшает количество стыков и необходимое количество креплений.
  • Водостоки фирмы Baufort производятся всего 3-х цветах. Особенностью является то, что все детали водосточных систем очень легко стыкуются между собой и легко монтируются без помощи профессионалов.

В среднем сегменте в торговой сети Krovelson можно приобрести водосточную систему GrandLine и Aquasystem. Водосток Aquasystem имеет улучшенные характеристики прочности и более совершенное покрытие, но доставляется только под заказ (нет в наличии в Оренбурге) и представлен на ближайшем складе в Самаре только в трех цветах.

В премиум сегменте в торговой сети Krovelson можно приобрести водосточную систему Aquasystem из меди и цинка. Данная продукция обладает повышенным характеристиками прочности и увеличенным сроком службы (100-150 лет). Есть в наличии на складе только в Москве, срок ожидания около 5 недель.

Преимущества нашего предложения

Благодаря широкому ассортиментному ряду в нашей компании можно выбрать водосточную систему под конкретные требования и бюджет. Мы изготавливаем конструкции под любой размер кровли клиента в максимально короткие сроки.
