Как смонтировать стеновые и кровельные сэндвич-панели

Установка стеновых сэндвич-панелей

Возможны вертикальный и горизонтальный варианты раскладки панелей, оба варианта позволяют придать зданию законченность и эстетичность.

Подготовительные работы

Перед монтажом сэндвич-панелей необходимо ознакомиться с проектной и монтажной документацией, проверить распределение элементов и уточнить порядок монтажа, направление раскладки панелей.
Перед началом работ необходимо убедиться в том, что на строительной площадке имеются в наличии все требуемые материалы, в том числе крепежные. Для крепления панелей применяют самонарезающие самосверлящие винты. Доборные элементы (различные виды нащельников, отливы и пр.) устанавливаются при помощи самонарезающих винтов с полукруглой головкой и крестообразным шлицем. Нужное количество винтов рассчитывается исходя из ветровой нагрузки, положения панели на стене, наличия дополнительных требований к конструкции. Общая рекомендация – использовать винты с шагом не менее 400 мм.
Важно подготовить поверхности, к которым панели будут крепиться: очистить их, убедиться в ровности, сделать разметку, указав линии расположения панелей. На проектное место (на цоколь) установить нащельник цоколя, опорный гнутый профиль (балку, уголок и т. п), прослоить минеральной ватой.

Монтаж в вертикальном положении

Вертикальный монтаж необходимо начинать с угла здания и, как правило, с цоколя. Если высота панелей меньше высоты здания, то начав монтаж с цоколя, продолжают его отдельными ярусами до нужной высоты. Шов между ярусами необходимо защитить деформационным швом.

Подняв стеновую панель и выверив горизонтальную и вертикальную плоскости панели, необходимо прижать их к прогонам и закрепить. Крепление нужно начинать с верхней части панели во избежание ее поломки.

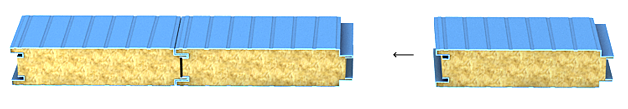

После крепления первой панели, следующую нужно смонтировать в тот же угол, но на примыкающую стену. Замок закрепленной панели нужно уплотнить специальным герметиком для наружных работ. Вставляя в уплотненный замок следующую панель, важно проконтролировать обеспечение достаточного усилия при стыковке соседних панелей.

Монтаж в горизонтальном положении

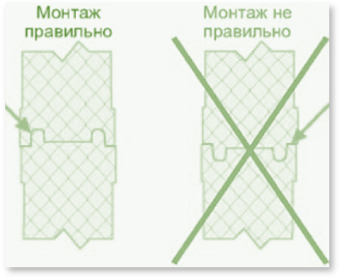

Необходимо выверить положение панели до ее закрепления. Замок обрабатывают герметиком до состыковки панелей. Следующую панель устанавливают пазом вниз к предыдущей.
Если допустить расположение панелей пазом вверх, то влага проникнет внутрь панели и вызовет ее разрушение.

Завершающие работы

Чтобы конструкция соответствовала высоким тепло-, шумоизоляционным требованиям и была долговечна, необходимо обеспечить плотность и герметичность стыков панелей.
Уплотнить торцевые (при вертикальной раскладке) и вертикальные (при горизонтальной раскладке) швы панелей, цокольный, оконные, дверные зазоры по периметру можно с применением минеральной ваты или монтажной пены.
Стыки нужно оформить нащельниками в соответствии с проектом. Установку ведут внахлест снизу вверх. Это уберегает от попадания влаги внутрь панели и строения. С этой же целью поверхности примыкания нащельников к панелям обрабатывают герметиками, не допуская при этом просветов.

Монтаж кровельных панелей

Кровельные сэндвич-панели должны монтироваться на предварительно собранный каркас, и, как правило, после установки стеновых панелей. До монтажа нужно устранить все неровности стены, чтобы обеспечить плотность примыкания кровли.
Если размеры кровли больше габаритов панелей, нужно начинать их монтаж от стены к коньку в соответствии со схемой и выкладывая один за другим горизонтальные ряды.

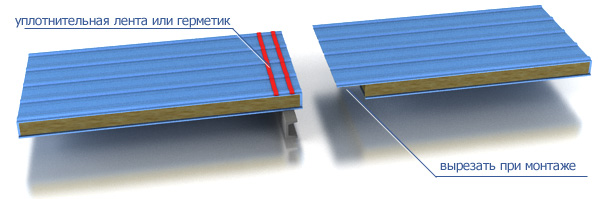

Чтобы у первого ряда панелей был свес и наружная облицовка панелей последующих рядов перекрывала предыдущие кровельные панели, важен этап их подготовки. Для этого нужно:
Сделать срез облицовки с торца панели от 150 до 300 мм (по проекту):
Подрезать и удалить отрезанную нижнюю облицовку;
Изъять слой утеплителя до верхней облицовки.


На панель нижнего уровня в месте нахлеста нужно уложить две самоклеящиеся уплотнительные ленты параллельно торцу или нанести герметизирующий состав.
Затем уложить верхнюю панель и закрепить ее. Установку крепежных винтов нужно начинать сверху и вести вниз.
Когда панели смонтированы, особенно после устранения защитной полиэтиленовой пленки, наступать на них и перемещать по ним неустановленные панели не допустимо, чтобы избежать повреждения.
