Расчет водосточной системы для частного дома начинается с определения площади кровли, количества водосборных участков, длины карнизов и числа точек, куда будет направляться вода. После этого подбирают диаметр желоба и трубы, определяют количество воронок, стояков, кронштейнов, хомутов, заглушек и других комплектующих. Чем сложнее форма крыши, тем важнее считать нагрузку не на всю кровлю сразу, а отдельно для каждого участка.
Содержание
- Что нужно измерить и как разделить крышу на водосборные участки
- Двускатная и односкатная кровля
- Вальмовая и сложная кровля с ендовами
- Как рассчитать эффективную водосборную площадь
- Как подобрать размеры желобов и диаметр водосточных труб
- Расчет нагрузки на каждую воронку
- Проверка пропускной способности по документации производителя
- Как определить расположение воронок, желобов и стояков
- Длина желоба, направление уклона и количество воронок
- Высота стояка и точка отвода воды
- Как рассчитать количество элементов водосточной системы
- Желоба, соединители, углы и заглушки
- Трубы, колена, выпуски и хомуты
- Кронштейны и крепеж
- Пример расчета водостока для частного дома
- Как проверить расчет и составить итоговую спецификацию
Что нужно измерить и как разделить крышу на водосборные участки
Перед расчетом необходимо определить геометрию крыши дома и понять, куда будет стекать вода с каждого ската. Для простой кровли достаточно измерить длину и ширину основных участков. Для сложной конструкции дополнительно учитывают ендовы, выступы, внутренние углы и места, где несколько потоков объединяются.
Для работы потребуются:
- длина каждого карниза;
- размеры скатов;
- площадь кровли;
- направление уклонов;
- высота стен;
- предполагаемые точки установки воронок;
- места расположения водосточных стояков;
- предполагаемая точка отвода воды.

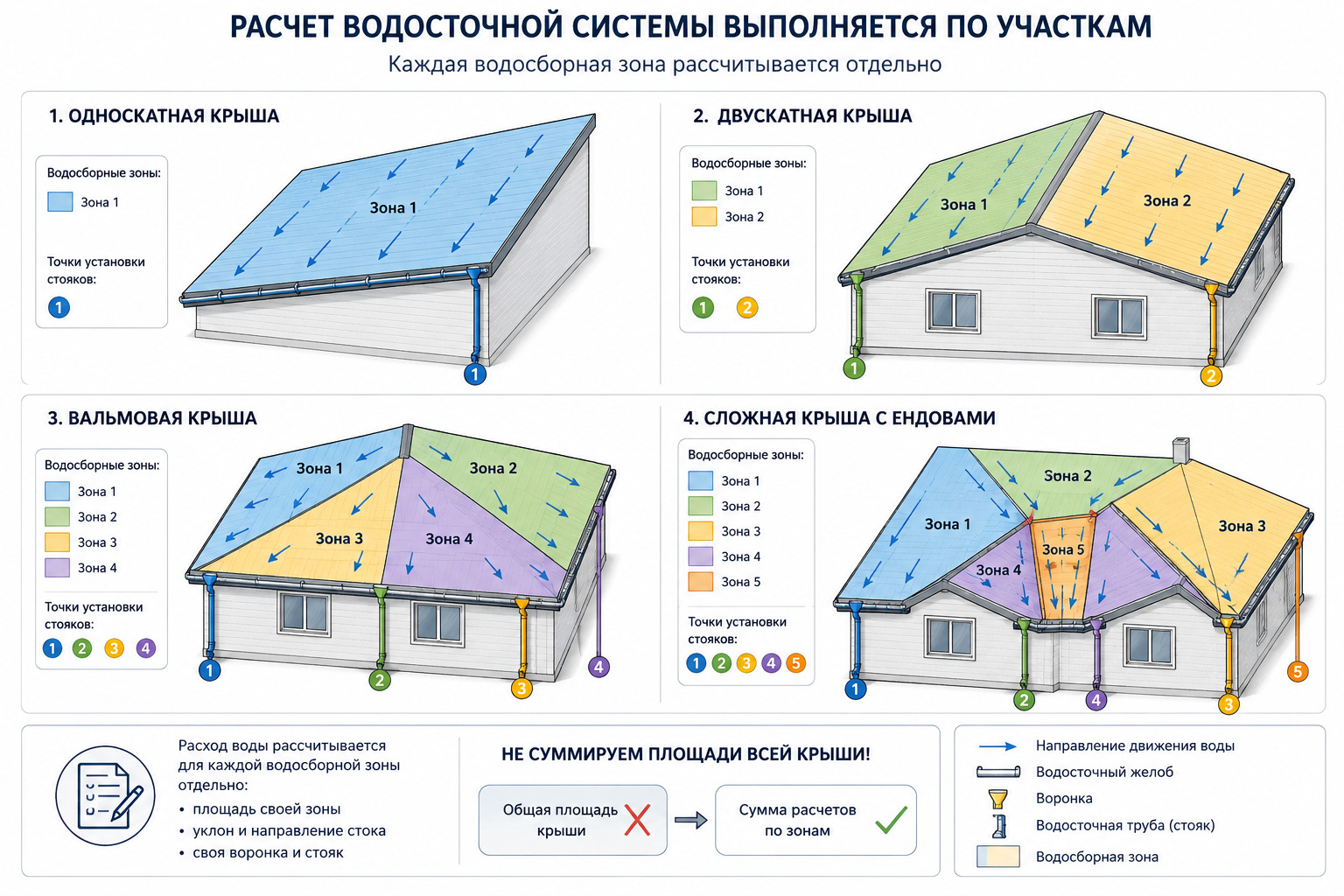

После измерений крышу делят на самостоятельные водосборные зоны. Каждая такая зона должна быть связана с конкретной воронкой или группой воронок.
Двускатная и односкатная кровля
Односкатная кровля обычно имеет наиболее простую схему отвода. Вода движется в одном направлении и поступает в желоб вдоль нижнего карниза.
Для двускатной конструкции, как правило, формируются две независимые зоны. Каждый скат обслуживается собственным желобом, а затем вода направляется к одной или нескольким воронкам.
При расчете скатной кровли важно не складывать площади двух сторон автоматически, если они обслуживаются разными стояками. Для каждой линии карниза необходимо отдельно определить нагрузку и требуемую производительность системы.
Вальмовая и сложная кровля с ендовами
Вальмовая и сложная кровля требует более детального распределения потоков. Здесь вода может поступать в желоб сразу с нескольких плоскостей, а ендовы формируют участки повышенной нагрузки.
Особое внимание необходимо уделить:
- местам выхода ендов к карнизу;
- внутренним углам;
- участкам соединения нескольких скатов;
- длинным карнизам;
- зонам с одной воронкой при большой площади водосбора.
Если сложную крышу разделить только по геометрическим размерам, можно недооценить нагрузку на отдельные участки. Поэтому схема должна отражать реальное направление движения воды.
Как рассчитать эффективную водосборную площадь
Эффективная водосборная площадь показывает, какой участок кровли фактически создает нагрузку на конкретную воронку и водосточную трубу. Этот параметр используется как основа для дальнейшего расчета водостока.
Для простых крыш предварительно можно использовать горизонтальную проекцию ската. Например, если проекция обслуживаемого участка имеет размеры 8 × 6 м, расчетная площадь составляет 48 м².
Если один участок обслуживают две воронки, нельзя автоматически делить 48 м² пополам. Сначала нужно проверить расположение выпусков, длину желоба и направление уклона.
Чем ближе воронка к центру карниза, тем равномернее может распределяться поток. При торцевом расположении почти вся вода движется по желобу к одной точке.
Если требуется рассчитать водосточную систему для сложной крыши, каждую ендову и объединение потоков следует анализировать отдельно.
Как подобрать размеры желобов и диаметр водосточных труб
Размер желоба и водосточной трубы выбирают по расчетному расходу воды и характеристикам конкретной системы. Недостаточно определить только диаметр стояка: желоб, воронка и труба должны работать как единая цепочка.
Для предварительного выбора необходимо:
- определить площадь зоны, обслуживаемой воронкой;
- учесть интенсивность дождя;
- получить расчетный расход воды;
- подобрать подходящий желоб;
- проверить пропускную способность воронки;
- определить диаметр трубы;
- убедиться, что все элементы совместимы.
В результате расчет водосточной системы должен определить не только диаметр трубы, но и параметры желоба, воронки и остальных элементов.
Расчет нагрузки на каждую воронку
Нагрузка на воронку зависит от площади крыши, которая направляет воду к этой точке, интенсивности осадков и длины карниза.
Если одна воронка принимает воду с участка площадью 60 м², а другая — с 90 м², их нельзя считать одинаково нагруженными.
В простом виде расход можно оценить по формуле:
Q = A × r × C
где:
- Q — расчетный расход воды;
- A — обслуживаемая площадь;
- r — интенсивность дождя;
- C — коэффициент стока.
Допустим, площадь составляет 70 м², интенсивность дождя — 0,03 л/(с·м²), коэффициент равен 1. Тогда:
70 × 0,03 = 2,1 л/с
Воронка, желоб и стояк должны справляться с таким потоком с учетом условий эксплуатации и технических характеристик выбранной системы.
Если нужно определить, сколько воронок требуется, сначала рассчитывают нагрузку на каждую предполагаемую точку и сравнивают ее с допустимой производительностью.
Проверка пропускной способности по документации производителя
После предварительного расчета результаты необходимо сравнить с техническими данными производителя.
Проверяют:
- допустимую производительность желоба;
- пропускную способность воронки;
- диаметр трубы;
- совместимость элементов;
- ограничения по длине желоба;
- допустимое расстояние между воронками.
Одинаковые по внешнему размеру водосточные системы могут иметь разные характеристики. Поэтому использовать универсальные таблицы без привязки к конкретной линейке нежелательно.
Калькулятор расчета также можно использовать только как вспомогательный инструмент. Если производитель предлагает онлайн-калькулятор, его результат стоит сопоставить с техническими таблицами.
Поиск по названию конкретной марки, например Grand Line, тоже не заменяет проверку характеристик выбранной серии: типоразмеры и сочетания элементов необходимо смотреть для конкретной системы.
Как определить расположение воронок, желобов и стояков
Расположение элементов выбирают так, чтобы вода проходила по максимально короткому и предсказуемому пути. Чем длиннее маршрут по желобу, тем выше нагрузка на участок перед воронкой.
Правильно спроектированная система должна учитывать рельеф кровли, архитектуру фасада и возможность безопасного отвода воды от фундамента.
Длина желоба, направление уклона и количество воронок
Количество воронок зависит не только от площади крыши, но и от длины карниза. Даже при относительно небольшой площади очень длинный желоб может потребовать двух точек приема воды.
При проектировании оценивают:
- длину желоба;
- расположение воронок;
- направление уклона;
- расстояние до углов;
- места выхода ендов;
- допустимую площадь, обслуживаемую одной точкой.
Если воронка находится в центре длинного карниза, вода может поступать к ней с двух сторон. При расположении у края весь поток движется в одном направлении.
Поэтому количество воронок определяется не только количеством квадратных метров, но и конфигурацией системы.
Высота стояка и точка отвода воды
Высота стены влияет на длину вертикального участка и, соответственно, на количество деталей.
Если высота стены составляет 6 м, длина стояка будет зависеть от положения воронки, уровня выпуска, расстояния до отмостки и особенностей фасада.
Для вертикальной части обычно необходимы:
- трубы;
- соединения;
- колена;
- хомуты;
- выпуск;
- дополнительные элементы обхода выступов при необходимости.
Количество водосточных труб зависит прежде всего от количества воронок и принятой схемы водоотведения. При этом высота стены и длина водосточной трубы влияют уже на количество отдельных секций, соединителей и крепежа.
Точку сброса нужно определять заранее. Вода не должна бесконтрольно стекать к фундаменту. Ее направляют в ливневую систему, дренаж, приемный колодец либо в другую предусмотренную проектом зону.

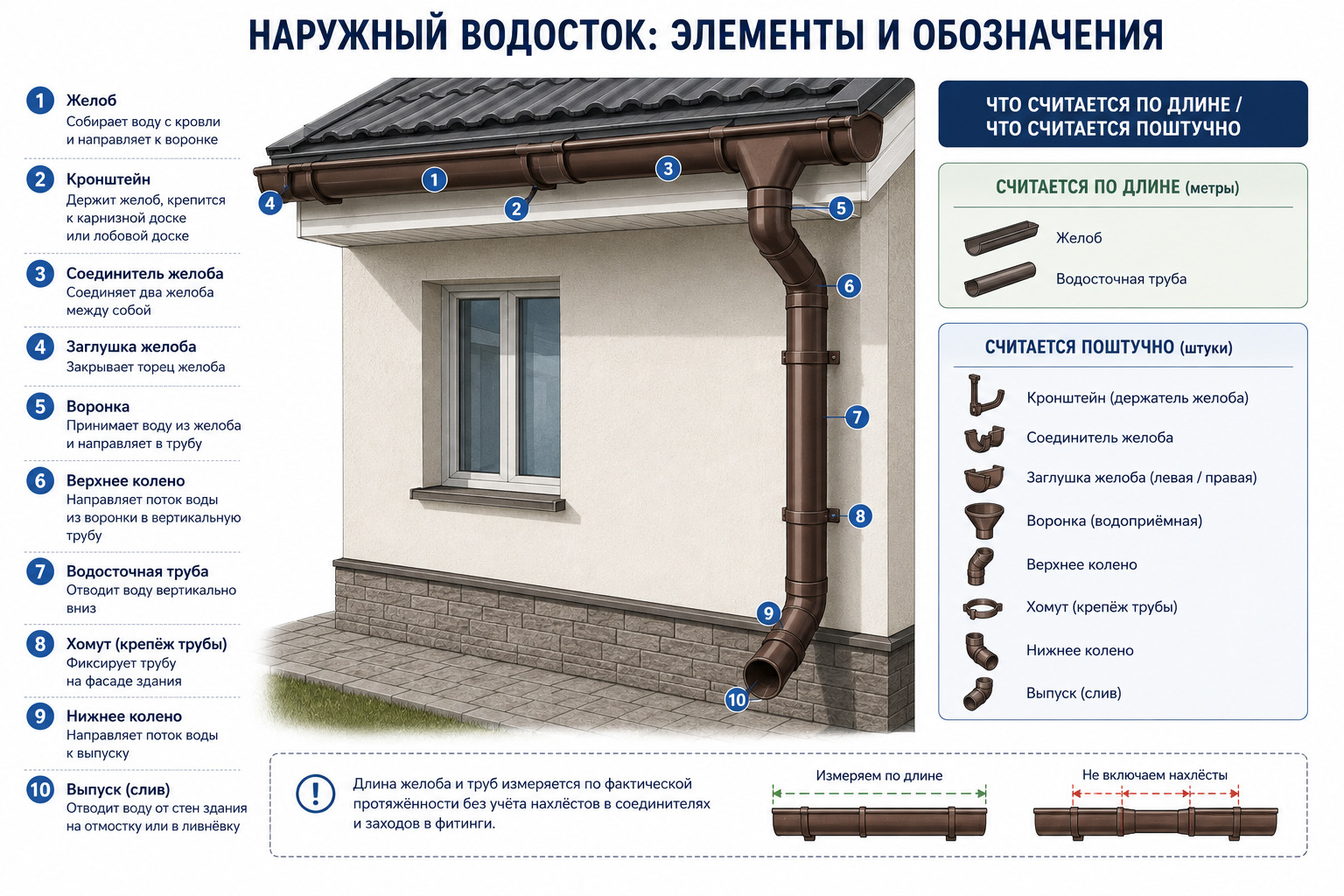

Как рассчитать количество элементов водосточной системы
После определения схемы можно переходить к количественному расчету. Здесь учитывают не только желоба и трубы, но и все соединительные и крепежные элементы.
Расчет водосточной системы должен формировать фактическую спецификацию, пригодную для заказа.
Желоба, соединители, углы и заглушки
Общую длину водосточных желобов определяют по длине карнизов, на которых будет установлена система.
Например, если два карниза имеют длину по 10 м, потребуется около 20 м желобов без учета особенностей соединений и раскроя.
Далее считают:
- прямые желоба;
- соединители;
- наружные углы;
- внутренние углы;
- заглушки;
- воронки.
Количество соединителей зависит от стандартной длины элементов и схемы монтажа.
Заглушка устанавливается там, где заканчивается открытый торец желоба. Если желоб между двумя углами замкнут другими элементами, необходимость заглушки определяется конструкцией конкретной системы.
Количество углов рассчитывают непосредственно по конфигурации карниза.
Трубы, колена, выпуски и хомуты
Для стояков необходимо определить суммарную высоту всех вертикальных участков.
Порядок расчета следующий:
- определить число стояков;
- измерить высоту каждого;
- определить стандартную длину одной трубы;
- рассчитать необходимое количество секций;
- добавить соединительные элементы;
- определить число колен;
- учесть нижние выпуски;
- рассчитать хомуты.
Если требуется рассчитать количество труб, общую длину стояков делят на стандартную длину одного элемента, после чего округляют в большую сторону с учетом раскроя.
Например, для четырех стояков высотой по 5 м потребуется 20 погонных метров труб. Если одна труба водосточная имеет длину 3 м, количество элементов определяют с учетом реальной схемы соединения и возможного использования обрезков.
Кронштейны и крепеж
Кронштейны удерживают желоб и формируют его положение относительно карниза. Их количество определяется длиной системы и рекомендованным производителем шагом установки.
Дополнительно кронштейны могут устанавливаться ближе к:
- соединителям;
- углам;
- воронкам;
- торцам желоба;
Хомут используется для крепления вертикальной трубы к стене. Количество хомутов зависит от высоты стояка, длины секций и требований выбранной системы.
В итоговый комплект также включают крепеж для соответствующего материала стены и карниза.

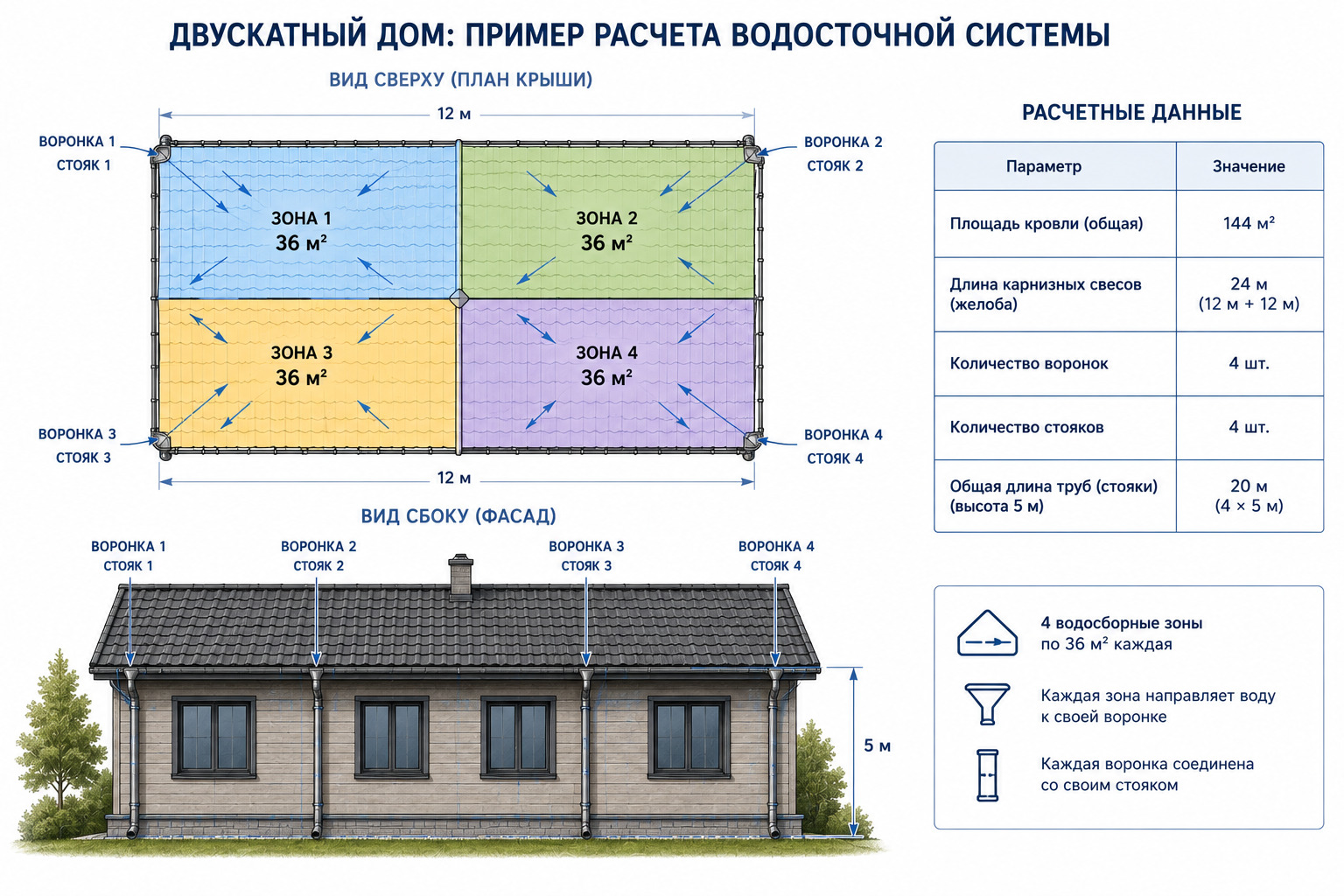

Пример расчета водостока для частного дома
Рассмотрим условный пример двускатного дома с двумя карнизами длиной по 12 м. Площадь каждого ската по горизонтальной проекции составляет 72 м².
Предположим, что вдоль каждого карниза устанавливается один желоб, а воду решено направить к двум воронкам на каждой стороне.
Получаем:
- общая площадь кровли — 144 м²;
- длина желобов — 24 м;
- количество водосборных зон — 4;
- площадь одной зоны при равномерном распределении — около 36 м²;
- количество воронок — 4;
- количество водосточных труб — 4, если каждая воронка связана с отдельным стояком.
Однако такое деление допустимо только при соответствующем расположении воронок и уклонов. Если одна из точек принимает воду с большей части карниза, площадь ее зоны будет выше.
Далее определяют длину стояков. Пусть высота стены от воронки до нижнего выпуска составляет 5 м.
Тогда суммарная длина вертикальных участков:
4 × 5 = 20 м
После этого рассчитывают количество труб конкретной стандартной длины.
Для желобов выполняют аналогичную операцию. Если стандартный элемент имеет длину 3 м, для 24 м прямых участков предварительно понадобится восемь элементов без учета запаса и особенностей раскроя.
Количество кронштейнов рассчитывают по шагу, предусмотренному выбранной системой. Аналогично определяют количество хомутов.
В спецификацию также входят:
- четыре воронки;
- соединители желобов;
- необходимые заглушки;
- верхние колена;
- вертикальные трубы;
- соединители труб;
- нижние выпуски;
- крепеж.
Именно такой подход позволяет не только выполнить расчет водосточной системы, но и опередить фактическую комплектацию перед покупкой.
Как проверить расчет и составить итоговую спецификацию
Перед покупкой все расчеты нужно проверить еще раз. Ошибка даже в одном элементе может привести либо к нехватке комплектующих при монтаже, либо к неправильной работе системы.
Проверку удобно выполнять в следующем порядке:
- сверить площади всех водосборных зон;
- проверить, сколько воронок приходится на каждый карниз;
- убедиться, что диаметр желоба подходит по пропускной способности;
- проверить диаметр труб;
- пересчитать длину желобов;
- определить число соединителей;
- проверить количество углов и заглушек;
- рассчитать длину всех стояков;
- пересчитать колена и выпуски;
- определить количество кронштейнов и хомутов.
Отдельно следует проверить совместимость комплектующих. Элементы разных серий и производителей могут отличаться по геометрии даже при сходных номинальных размерах.
Если используется калькулятор водосточной системы, готовую спецификацию все равно следует сопоставить с реальным планом кровли. Автоматический сервис не всегда учитывает ендовы, архитектурные выступы и нестандартные точки размещения стояков.
Для плоской кровли применяется другая логика отвода воды. Внутренние системы, характерные для плоской кровли, нельзя автоматически рассчитывать по тем же принципам, что и наружный водосток скатной кровли.
При выборе материалов в интернет-магазине обычно можно сразу проверить наличие комплектующих, варианты доставки и доступные размеры. Если необходимо купить для дома полный комплект, удобнее сначала сформировать спецификацию, а уже затем сравнивать предложения. Низкая цена отдельных элементов сама по себе не показывает стоимость всей системы.
Готовая спецификация должна содержать:
- тип и размер желоба;
- общую длину водосточных желобов;
- количество соединителей;
- количество наружных и внутренних углов;
- число заглушек;
- число водоприемных воронок;
- диаметр и общую длину труб;
- количество колен и выпусков;
- количество кронштейнов;
- количество хомутов;
- необходимый крепеж.
Такой перечень позволяет заранее понять, сколько элементов потребуется и во сколько комплект обойдется целиком.
Правильно подобранный водосток для частного дома рассчитывают не только по площади здания. Необходимо разделить кровлю на водосборные зоны, определить нагрузку на каждую воронку, выбрать подходящие размеры желобов и труб, рассчитать количество всех элементов и проверить их совместимость. Такой расчет помогает получить работоспособную схему и составить точную спецификацию до начала монтажа.
