Как рассчитать рабочую ширину профнастила и чем она отличается от полной ширины листа

Рабочую ширину профнастила рассчитывают как часть листа, которая реально закрывает стену, забор или кровлю после бокового нахлеста с соседним листом. Полная ширина показывает габарит изделия от края до края, а полезная ширина показывает фактическое покрытие в готовой укладке. Для расчета количества листов используют не полный габарит, а рабочую ширину профнастила, потому что часть крайней волны уходит под нахлест и не участвует в закрытии площади.

Содержание:

• Что означает ширина профнастила и почему ее нельзя считать только по габариту листа
• Полная, общая, рабочая и полезная ширина: разница простыми словами
• Почему рабочая ширина всегда меньше полной
• Как нахлест влияет на фактическое покрытие стены, забора или кровли
• От чего зависит рабочая ширина профнастила
• Таблица полной и рабочей ширины популярных марок профнастила
• Как читать маркировку С8, С10, С20, С21, НС35, Н60 и Н75
• Какие размеры брать для предварительного расчета
• Какие данные обязательно проверить перед заказом
• Как рассчитать количество листов по рабочей ширине
• Формула расчета для забора и прямого участка
• Пример расчета количества листов для забора
• Формула расчета для кровли по ширине ската
• Как учитывать округление, подрезку и запас материала
• Как посчитать полезную площадь одного листа профнастила
• Формула полезной площади через рабочую ширину и длину листа
• Чем полезная площадь отличается от площади по полной ширине
• Когда считать в листах, а когда в квадратных метрах
• Частые вопросы

Что означает ширина профнастила и почему ее нельзя считать только по габариту листа

Ширина профнастила означает поперечный размер листа, но для монтажа важны два разных показателя: полный размер листа и рабочий размер после нахлеста. Полный габарит нужен для перевозки, хранения и проверки партии, а рабочая ширина нужна для расчета покрытия. Если считать забор или кровлю только по полной ширине, материала почти всегда не хватит.

Профнастил имеет волнистый или трапециевидный профиль. При укладке одна крайняя волна одного листа перекрывает край соседнего листа. Этот боковой нахлест защищает стык от воды, ветра и щелей. Именно поэтому лист физически шире, чем участок, который он закрывает после монтажа.

Ошибка возникает, когда покупатель видит в карточке товара полный размер и умножает его на количество листов. На объекте часть ширины уходит в соединение, а фактическая площадь покрытия получается меньше. Чем длиннее участок, тем заметнее разница между расчетом по полному размеру и расчетом по полезному размеру.

Для точного заказа нужно разделять четыре понятия: полный габарит, общая ширина, рабочая ширина и полезная площадь. Эти параметры связаны между собой, но отвечают на разные вопросы. Полная ширина отвечает за размер изделия, рабочая ширина — за монтаж, полезная площадь — за закрываемую поверхность.

Полная, общая, рабочая и полезная ширина: разница простыми словами

Полная ширина — это расстояние от одного бокового края листа до другого без учета укладки. Ее измеряют рулеткой по фактическому габариту. В каталогах этот показатель также могут называть общей шириной, потому что он показывает весь размер изделия, включая крайние участки, которые позже попадут в нахлест.

Рабочая ширина — это часть листа, которая остается видимой и реально закрывает основание после монтажа. Ее получают после вычитания бокового нахлеста. В некоторых описаниях ее называют полезной шириной, потому что именно этот размер участвует в расчете стен, заборов и скатов.

Полезный размер — практический монтажный показатель. Он показывает, какую ширину поверхности закроет один лист в ряду. Если лист имеет полный размер 1200 мм, а после соединения закрывает 1100 мм, то для расчета берут 1100 мм. Остальные 100 мм нужны не для покрытия, а для правильного стыка.

Полезная площадь — это уже не ширина, а результат умножения рабочей ширины на длину листа. Например, если рабочий размер составляет 1,1 м, а длина листа — 2 м, полезная площадь одного элемента равна 2,2 м2. Площадь по полной ширине будет больше, но она не отражает реальный результат укладки.

Почему рабочая ширина всегда меньше полной

Рабочая ширина всегда меньше полной, потому что профнастил укладывают с боковым перекрытием. Соседние листы соединяют по волне, чтобы стык не продувался, не расходился и не пропускал воду. Часть металла становится скрытой под соседним элементом, поэтому она не добавляет новую площадь покрытия.

Разница зависит от геометрии профиля. У низкого стенового листа перекрытие может занимать небольшую часть волны, а у более высокого несущего листа боковой стык часто шире. Производитель задает форму волны, ширину полки, высоту ребра и монтажную схему. Эти параметры определяют рабочий показатель.

Нельзя считать, что любой лист теряет одинаковые 50 или 100 мм. У разных марок разные крайние волны, разная геометрия замка и разные рекомендации по укладке. Поэтому точный расчет всегда опирается на паспорт материала, техническую таблицу производителя или фактический замер образца.

Если лист используют на кровле, рабочий размер может зависеть еще и от требований к герметичности стыка. На стене боковое перекрытие защищает от ветра и косого дождя, а на крыше оно дополнительно влияет на отвод воды. Поэтому при спорных условиях лучше увеличить нахлест, а не уменьшать его ради экономии.

Как нахлест влияет на фактическое покрытие стены, забора или кровли

Нахлест уменьшает фактическое покрытие, потому что каждый новый лист закрывает поверхность не всей полной шириной, а только рабочей частью. На одном стыке потеря выглядит небольшой, но на длинном заборе или широком скате она превращается в один или несколько дополнительных листов. Поэтому нахлест профлиста напрямую влияет на количество материала.

На прямом заборе расчет идет по горизонтальной длине участка. Если взять полную ширину, итог покажет меньше листов, чем потребуется. При монтаже каждый стык заберет часть ширины, и последний лист может не дойти до края секции. На стене ситуация такая же: видимая плоскость закрывается рабочей частью, а скрытая часть уходит в стык.

На кровле нахлест влияет не только на ширину, но и на надежность покрытия. Боковой стык должен быть расположен по направлению укладки и закрыт так, чтобы вода не попадала под лист. Если уменьшить перекрытие, листов понадобится меньше, но риск протечек, продувания и деформации возрастет. Экономия на одном листе может привести к ремонту всей кровли.

При сложной геометрии надо учитывать не только ширину, но и подрезку. Фронтоны, углы, примыкания, ворота, трубы, ендовы и края ската создают дополнительные потери. В таких местах к расчету добавляют монтажный запас, потому что часть листа уйдет на подгонку и обрезки.

От чего зависит рабочая ширина профнастила

Рабочая ширина профнастила зависит от марки листа, формы волны, высоты профиля, ширины исходной стальной заготовки и схемы бокового нахлеста. Чем выше и сложнее профиль, тем больше металла может уходить на формирование ребер жесткости и стыка. Поэтому два листа с одинаковым полным габаритом могут иметь разную полезную ширину.

• Главный фактор — геометрия профиля. Марки С8, С10, С20, С21, НС35, Н60 и Н75 отличаются высотой волны и назначением. Стеновые марки чаще имеют большую полезную ширину относительно полного размера. Несущие марки имеют более высокий профиль, поэтому часть ширины уходит на глубокие ребра и усиленные крайние участки.
• Второй фактор — производственное оборудование. Разные линии профилирования могут выпускать листы одной и той же марки с небольшими отличиями по ширине. Производитель сохраняет общий принцип профиля, но фактический габарит, шаг волны и полезный размер могут отличаться. Поэтому нельзя слепо переносить данные из одной таблицы на материал другого завода.
• Третий фактор — условия монтажа. Для стен и заборов обычно достаточно штатного бокового соединения по волне. Для кровли учитывают уклон ската, ветровую нагрузку, снеговую зону и рекомендации к креплению. При малом уклоне или открытом участке боковое перекрытие и запас выбирают осторожнее.

На итоговую рабочую ширину влияют следующие параметры:

• марка профнастила и высота профиля;
• полный габарит листа по паспорту производителя;
• форма крайней волны и шаг профиля;
• тип объекта: забор, стена, фасад или кровля;
• схема укладки и направление монтажа;
• требуемый боковой нахлест;
• точность геометрии основания и качество замера.

Эти параметры нужно рассматривать вместе. Даже правильная таблица не заменяет проверку конкретного материала перед заказом, если объект имеет сложную форму или большой объем.

Таблица полной и рабочей ширины популярных марок профнастила

Таблица помогает предварительно сравнить полную и рабочую ширину популярных марок, но точные размеры нужно проверять по документации конкретного производителя. У профнастила одной марки могут встречаться разные значения, потому что заводы используют разные профилирующие линии и исходную заготовку. Для сметы допустим предварительный расчет, для заказа нужен паспорт листа.

Эти значения нельзя считать универсальным стандартом для всех поставщиков. Перед покупкой нужно открыть карточку товара, запросить спецификацию или уточнить размеры у менеджера. Особенно важно проверить ширину, если листы будут стыковаться с уже смонтированным материалом.

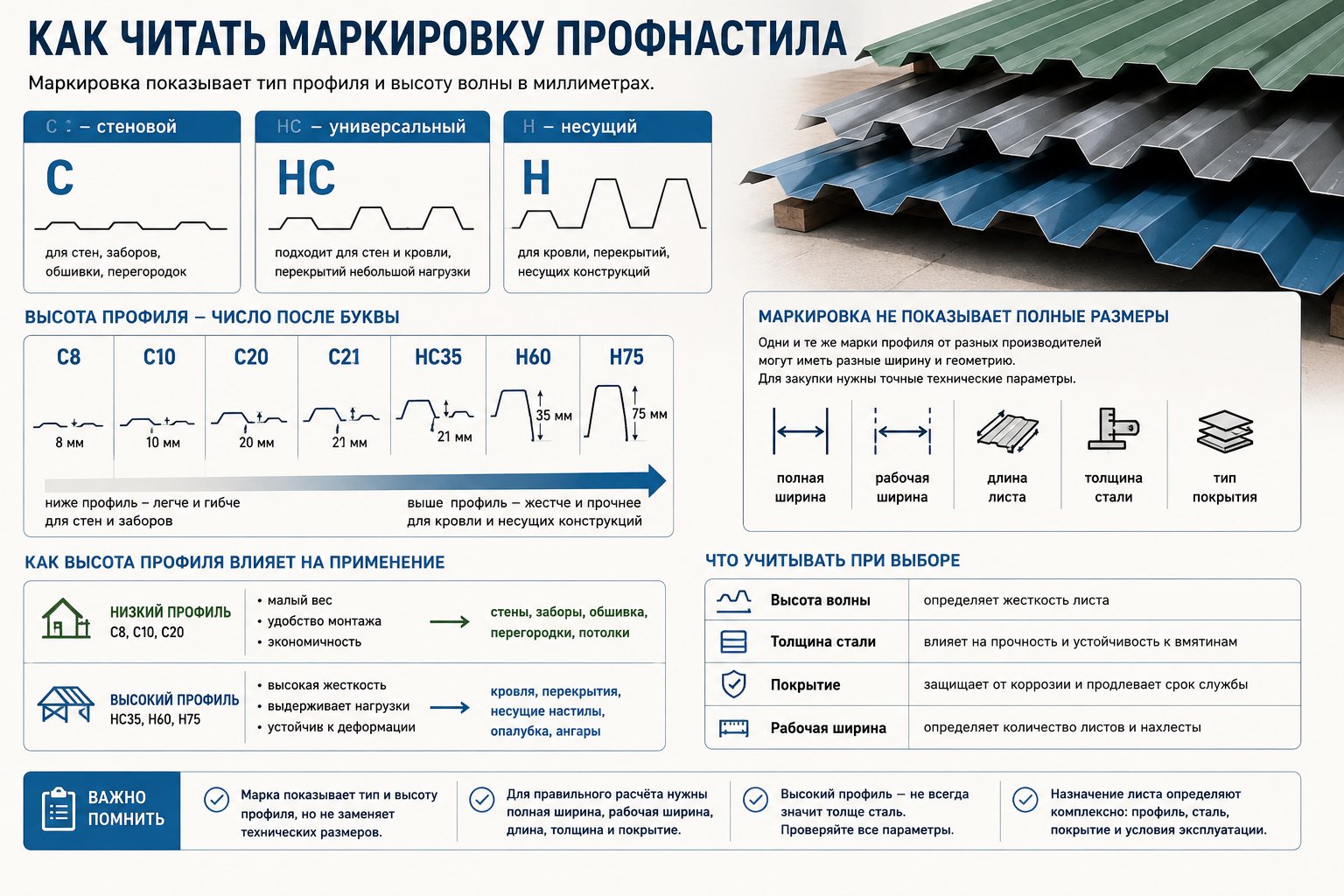

Как читать маркировку С8, С10, С20, С21, НС35, Н60 и Н75

Маркировка профнастила показывает тип профиля и высоту волны в миллиметрах. Буква С обычно указывает на стеновой материал, Н — на несущий, НС — на универсальный несуще-стеновой. Число после буквы показывает высоту профиля: С8 имеет волну около 8 мм, С21 — около 21 мм, Н75 — около 75 мм.

Высота профиля влияет на жесткость. Низкий профиль легче и удобнее для стен, заборов и декоративной обшивки. Высокий профиль лучше выдерживает нагрузку, поэтому его применяют на кровле, перекрытиях и несущих настилах. Чем выше волна, тем серьезнее требования к креплению, обрешетке и схеме укладки.

Маркировка не всегда сообщает полную и полезную ширину. Две позиции С20 от разных заводов могут иметь близкую высоту волны, но разные габариты. Поэтому марка помогает понять назначение листа, но не заменяет технические размеры. Для закупки нужны полная ширина листа, рабочая ширина, длина, толщина стали и тип покрытия.

При чтении маркировки важно различать конструктивные и расчетные данные. Высота волны отвечает за жесткость, толщина стали — за прочность и устойчивость к вмятинам, покрытие — за долговечность, а рабочая ширина — за количество листов. Ошибка возникает, когда один параметр пытаются использовать вместо другого.

Какие размеры брать для предварительного расчета

Для предварительного расчета берут рабочую ширину из таблицы производителя, длину листа, размеры участка и запас на подрезку. Если точной таблицы нет, можно использовать ориентировочные значения по марке, но такой расчет должен оставаться предварительным. Перед заказом его обязательно уточняют по конкретной партии.

Для забора нужен замер длины прямого участка между крайними точками. Для кровли нужен размер ската по ширине укладки, а также длина от карниза до конька. Для стены нужны высота и ширина плоскости с учетом окон, дверей и углов. Во всех случаях листы считают по рабочему размеру.

При первичном расчете удобно собрать исходные данные в один список:

• длина забора, стены или ширина ската;
• высота забора, стены или длина ската;
• выбранная марка профнастила;
• рабочая ширина одного листа;
• полная ширина для проверки транспорта и хранения;
• направление укладки;
• запас на подрезку, углы и ошибки замера.

Такой набор данных позволяет быстро оценить бюджет. Он также показывает, какие параметры еще нужно уточнить у продавца перед финальным заказом.

Какие данные обязательно проверить перед заказом

Перед заказом нужно проверить рабочую ширину, полную ширину, длину листа, толщину стали, тип покрытия, цвет, марку профиля и рекомендации по нахлесту. Эти параметры должны относиться к конкретному материалу, а не к абстрактной марке из чужой таблицы. Даже небольшое отличие по ширине меняет итоговое количество.

Также нужно уточнить допустимую длину изготовления. Некоторые поставщики режут лист в размер, другие продают стандартные длины. Для кровли лист по длине ската может быть удобнее, потому что уменьшает горизонтальные стыки. Для забора часто используют одинаковые вертикальные листы по высоте секции.

Перед оплатой полезно проверить не только размеры, но и условия монтажа:

• по какой стороне листа выполняется боковой нахлест;
• какая крайняя волна должна быть сверху при соединении;
• какой крепеж рекомендован для стены, забора или кровли;
• какой шаг крепления нужен на краях и в середине листа;
• какой монтажный запас требуется для конкретного объекта;
• как производитель указывает полезную площадь в документах.

Если эти данные совпадают с расчетом, риск нехватки материала снижается. Если поставщик дает другую рабочую ширину, пересчитать нужно всю плоскость, а не только последний лист.

Как рассчитать количество листов по рабочей ширине

Количество листов рассчитывают делением длины закрываемого участка на рабочую ширину одного листа с последующим округлением в большую сторону. Для стен и заборов расчет ведут по горизонтали, для кровли — по ширине ската. Именно так выполняют расчет количества профнастила, потому что каждый лист дает покрытие только своей полезной частью.

Базовый принцип простой: объект имеет ширину или длину, которую нужно закрыть; лист имеет рабочий размер; расчет делит первый показатель на второй. Если получается дробное число, его нельзя округлять вниз. Даже 0,1 листа означает, что нужна дополнительная полоса или целый лист для подрезки.

Для сложных объектов расчет разбивают на отдельные прямоугольники. Сначала считают каждую стену, секцию или скат отдельно, затем складывают количество. Такой способ точнее, чем расчет общей площади одним числом, потому что он учитывает направление укладки, стыки и подрезку.

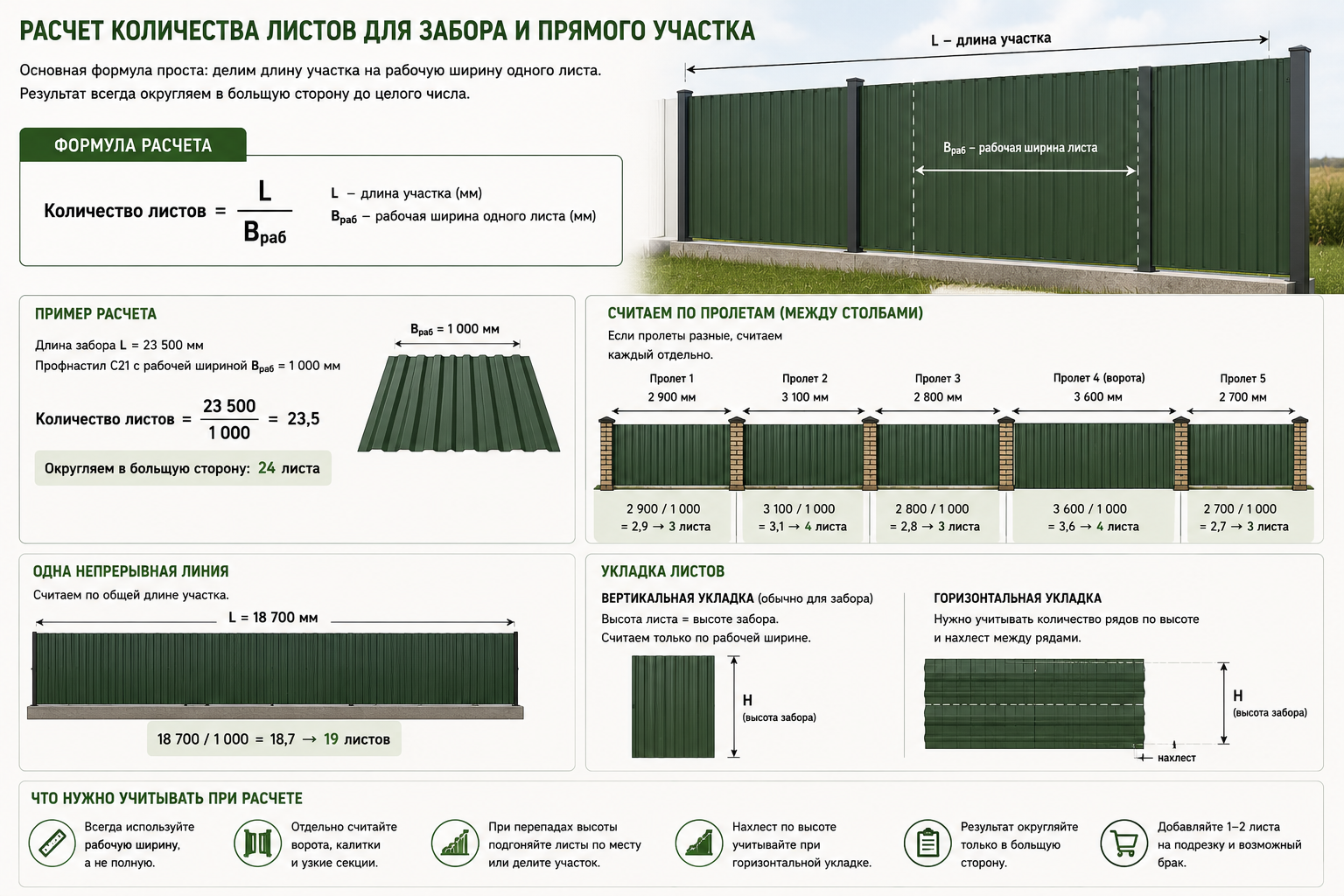

Формула расчета для забора и прямого участка

Для забора и прямого участка используют формулу: количество листов = длина участка / рабочая ширина одного листа. Результат округляют в большую сторону до целого числа. Если участок разбит на отдельные пролеты между столбами, лучше считать каждый пролет отдельно, особенно когда листы ставят внутри рам.

Формула расчета выглядит так:

Количество листов = L / Bраб, где L — длина участка, Bраб — рабочая ширина одного листа.

Если забор идет одной непрерывной линией, можно считать по общей длине. Если есть ворота, калитка, перепады высоты или отдельные секции, расчет делят на части. Это помогает избежать ситуации, когда общий результат вроде бы сходится, но в отдельном пролете не хватает ширины.

При вертикальной укладке высота листа обычно равна высоте забора. При горизонтальной укладке расчет усложняется: нужно учитывать количество рядов по высоте и нахлест между рядами, если он предусмотрен. Для обычного забора из вертикального профлиста достаточно расчета по рабочей ширине и высоте листа.

Пример расчета количества листов для забора

Для примера возьмем прямой забор длиной 24 м и профнастил с рабочей шириной 1,1 м. Нужно разделить 24 на 1,1. Получается 21,82 листа. Результат округляют вверх, поэтому для сплошного участка нужно 22 листа. Если считать по полной ширине 1,2 м, получилось бы 20 листов, но на практике материала не хватило бы из-за боковых стыков.

Расчет показывает разницу между габаритом и полезным размером. Полная ширина участвует в транспортировке, а рабочая — в закрытии линии забора. На каждом соединении часть волны уйдет под соседний лист, и именно это уменьшит фактическое покрытие.

Для реального заказа к результату добавляют запас. Если участок ровный и листы идут без сложной подрезки, обычно достаточно небольшого резерва. Если есть углы, ворота, перепады рельефа или нестандартная схема укладки, запас увеличивают. Последний лист часто подрезают, поэтому остаток не всегда можно использовать в другом месте.

Формула расчета для кровли по ширине ската

Для кровли количество листов по ряду считают делением ширины ската по карнизу на рабочую ширину кровельного листа. Результат округляют вверх. Длину листа подбирают по расстоянию от карниза до конька с учетом свеса, а при необходимости — с учетом горизонтального нахлеста по длине.

Формула для одного ската:

Количество листов в ряду = Wската / Bраб, где Wската — ширина ската по карнизу, Bраб — рабочая ширина листа.

Если скат прямоугольный, расчет выполняют быстро. Если скат имеет трубу, слуховое окно, ендову или сложную форму, его делят на участки. Кровля требует большего внимания к направлению укладки: листы кладут так, чтобы ветер и вода не раскрывали боковой стык. Поэтому нахлест профлиста на крыше нельзя уменьшать без проверки рекомендаций производителя.

Для двускатной крыши каждый скат считают отдельно, даже если они выглядят одинаковыми. На практике размеры могут отличаться из-за карнизов, фронтонов или ошибок основания. После замера результаты сравнивают и только потом оформляют заказ.

Как учитывать округление, подрезку и запас материала

Округление всегда выполняют в большую сторону, потому что частичный лист нельзя заменить отсутствующей шириной. Подрезку учитывают отдельно: она нужна на краях, углах, вокруг труб, у примыканий, ворот, фронтонов и нестандартных участков. Запас защищает заказ от ошибок замера и повреждения листа при монтаже.

Монтажный запас зависит от сложности объекта. Для простого забора с ровной линией он может быть минимальным. Для кровли, фасада с окнами или сложной схемы укладки запас должен быть больше. Лучше иметь один дополнительный лист, чем останавливать работу и докупать материал из другой партии, где цвет или геометрия могут немного отличаться.

При расчете полезно соблюдать несколько правил:

• округлять количество листов только вверх;
• считать разные плоскости отдельно;
• добавлять запас на подрезку и случайное повреждение;
• проверять размеры после фактического замера основания;
• не смешивать листы разных производителей без проверки профиля;
• учитывать направление укладки и крайние элементы.

Эти правила особенно важны для кровли. На заборе недостающий лист можно докупить проще, а на крыше ошибка влияет на герметичность, сроки монтажа и внешний вид покрытия.

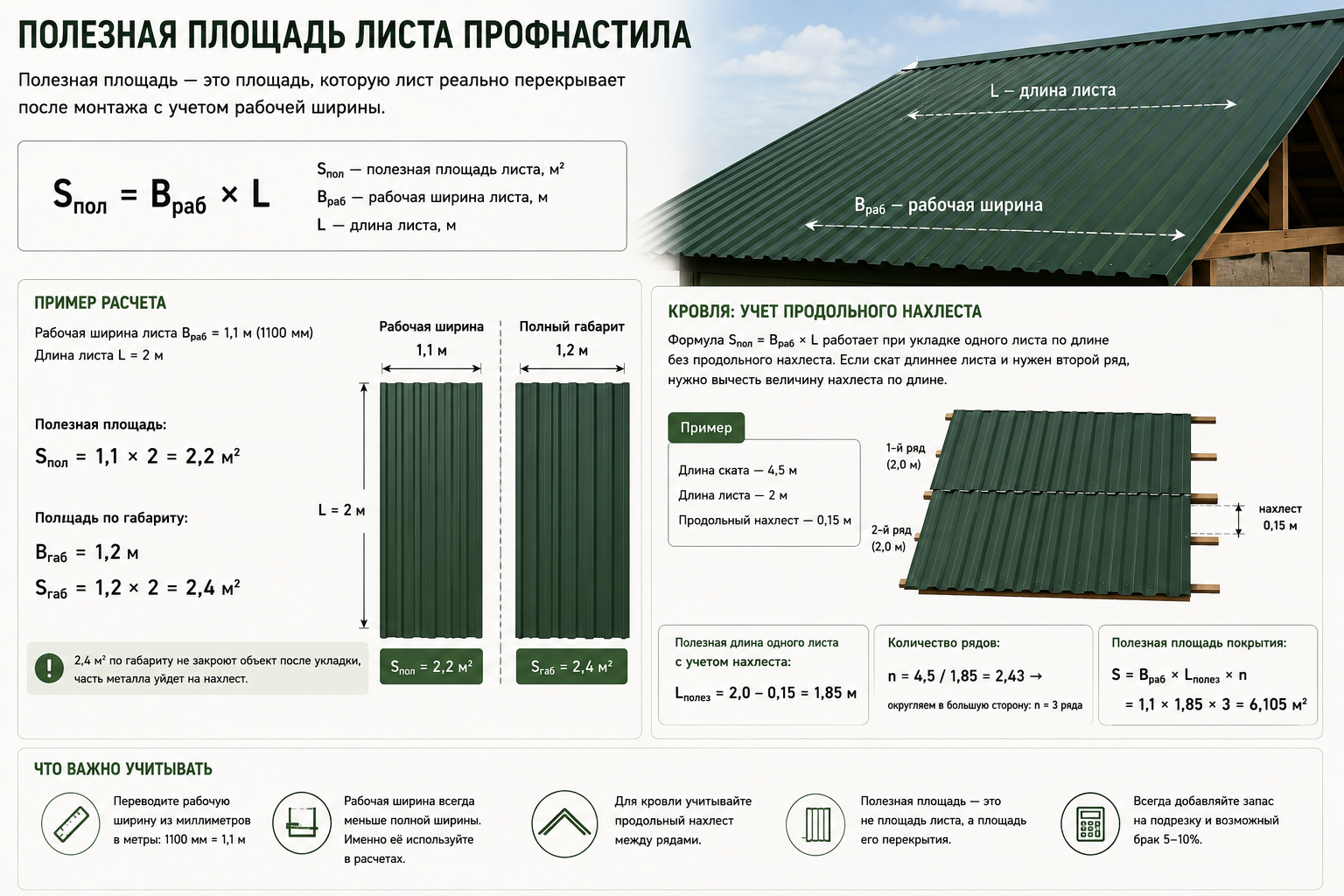

Как посчитать полезную площадь одного листа профнастила

Полезную площадь одного листа считают умножением рабочей ширины на длину листа. Этот показатель показывает, сколько квадратных метров реально закроет один лист после бокового нахлеста. Площадь по полной ширине больше, но она не подходит для точного расчета покрытия.

Полезная площадь нужна, когда материал продают или считают в квадратных метрах. Она также помогает сравнить разные марки профнастила между собой. Два листа могут иметь одинаковую длину, но разную рабочую ширину, поэтому их полезная площадь будет отличаться.

Для стен, заборов и кровли полезная площадь показывает практический результат монтажа. Она учитывает боковой нахлест, но не всегда учитывает продольный нахлест, подрезку и отходы. Если листы стыкуют по длине, полезную площадь нужно уменьшать еще и на продольное перекрытие.

Формула полезной площади через рабочую ширину и длину листа

Формула полезной площади проста:

Sпол = Bраб × L, где Bраб — рабочая ширина листа, L — длина листа.

Если рабочая ширина указана в миллиметрах, ее сначала переводят в метры. Например, 1100 мм — это 1,1 м.

Пример: лист имеет рабочую ширину 1,1 м и длину 2 м. Полезная площадь равна 1,1 × 2 = 2,2 м2. Если полный габарит листа составляет 1,2 м, площадь по габариту будет 2,4 м2, но эти 2,4 м2 не закроют объект после укладки. Часть металла уйдет на стык.

Для кровли формула работает только при укладке листа без продольного нахлеста. Если длина ската больше длины листа и требуется второй ряд, нужно вычесть участок перекрытия по длине. В таком случае полезная площадь одного ряда и итоговая площадь покрытия будут отличаться.

Чем полезная площадь отличается от площади по полной ширине

Полезная площадь отличается от площади по полной ширине тем, что она учитывает монтажное перекрытие. Площадь по полной ширине показывает размер металла как изделия. Полезная площадь показывает участок стены, забора или кровли, который лист закроет в готовой конструкции.

Разница важна для сметы и закупки. Если продавец указывает цену за квадратный метр полного листа, покупатель должен понимать, что оплачиваемая площадь металла будет больше полезной площади покрытия. Если расчет ведут по полезной площади, итог ближе к реальному закрываемому участку.

На практике используют оба показателя. Полная площадь помогает проверить объем металла в поставке. Полезная площадь помогает понять, сколько поверхности будет закрыто. Для заказа листов поштучно важнее количество элементов, для сравнения стоимости разных марок — полезная площадь и цена за закрываемый квадратный метр.

Когда считать в листах, а когда в квадратных метрах

В листах считают заборы, прямые стены и кровельные скаты, где важны стыки, направление укладки и крайние элементы. Такой способ точнее показывает, сколько отдельных элементов нужно заказать. В квадратных метрах считают предварительный бюджет, общую площадь покрытия и сравнение разных вариантов материала.

Для забора удобнее считать в листах, потому что высота листа обычно совпадает с высотой секции, а количество определяется длиной участка. Для кровли тоже важно считать листы по скату, потому что каждый лист должен лечь в правильное место с учетом нахлеста, свеса и направления воды.

Квадратные метры полезны на раннем этапе, когда нужно оценить стоимость. Но перед заказом расчет в площади лучше перевести в листы. Один и тот же метраж может раскладываться по-разному в зависимости от длины листа, подрезки и схемы укладки.

При выборе способа расчета можно ориентироваться на задачу:

• для предварительной сметы используют квадратные метры;
• для закупки на забор используют количество листов;
• для кровли считают листы по каждому скату;
• для фасада считают отдельные стены и проемы;
• для сложных объектов делают схему раскладки;
• для проверки поставки сверяют полный габарит и маркировку.

Такой подход снижает риск ошибки. Площадь показывает объем, но листы показывают реальную раскладку материала на объекте.

Частые вопросы

Рабочая и полезная ширина профнастила — это одно и то же?

В большинстве описаний это один показатель: ширина, которая реально закрывает поверхность после бокового нахлеста. Полная ширина показывает габарит листа.

Можно ли уменьшить нахлест, чтобы сэкономить материал?

Уменьшать нахлест не стоит: стык может начать продуваться, протекать или расходиться. Особенно опасна такая экономия на кровле и открытых ветровых участках.

Почему у профнастила одной марки встречаются разные размеры?

Размеры отличаются из-за оборудования, исходной заготовки и геометрии профиля у разных производителей. Перед заказом нужно проверять паспорт конкретного листа.

Какую ширину указывать при заказе профнастила?

При заказе уточняют обе величины: полную ширину для проверки габарита и рабочую ширину для расчета. Количество материала считают по рабочему размеру.
