Что такое сечение водостока и почему диаметр трубы выбирают не отдельно
Сечение водостока определяет, какой поток дождевой воды способны принять и отвести элементы системы. При этом водосток работает как единая цепочка: сначала вода поступает со ската в желоб, затем движется к воронке и только после этого попадает в вертикальный стояк.
Поэтому расчет нельзя сводить к выбору одной трубы. Даже большой стояк не устранит перелив, если желоб или выпуск воронки имеют меньшую пропускную способность.
Чем отличаются номинальный диаметр, внутреннее сечение и пропускная способность
Номинальный диаметр — размер, под которым элемент обычно представлен в каталоге производителя. Он удобен для подбора совместимых деталей, но не всегда точно соответствует свободному внутреннему проходу.
Внутреннее сечение показывает фактическую площадь пространства, через которое движется вода. Для круглого профиля она зависит от внутреннего диаметра:
S = π × d² / 4,
где S — площадь сечения, а d — внутренний диаметр.
Однако площадь прохода сама по себе еще не показывает реальный расход. Пропускная способность трубы зависит от геометрии элемента, режима движения воды, заполнения, особенностей входа в стояк и других условий. Поэтому для готовой кровельной системы предпочтительнее использовать испытанные показатели производителя, а не рассчитывать производительность только по геометрической площади.

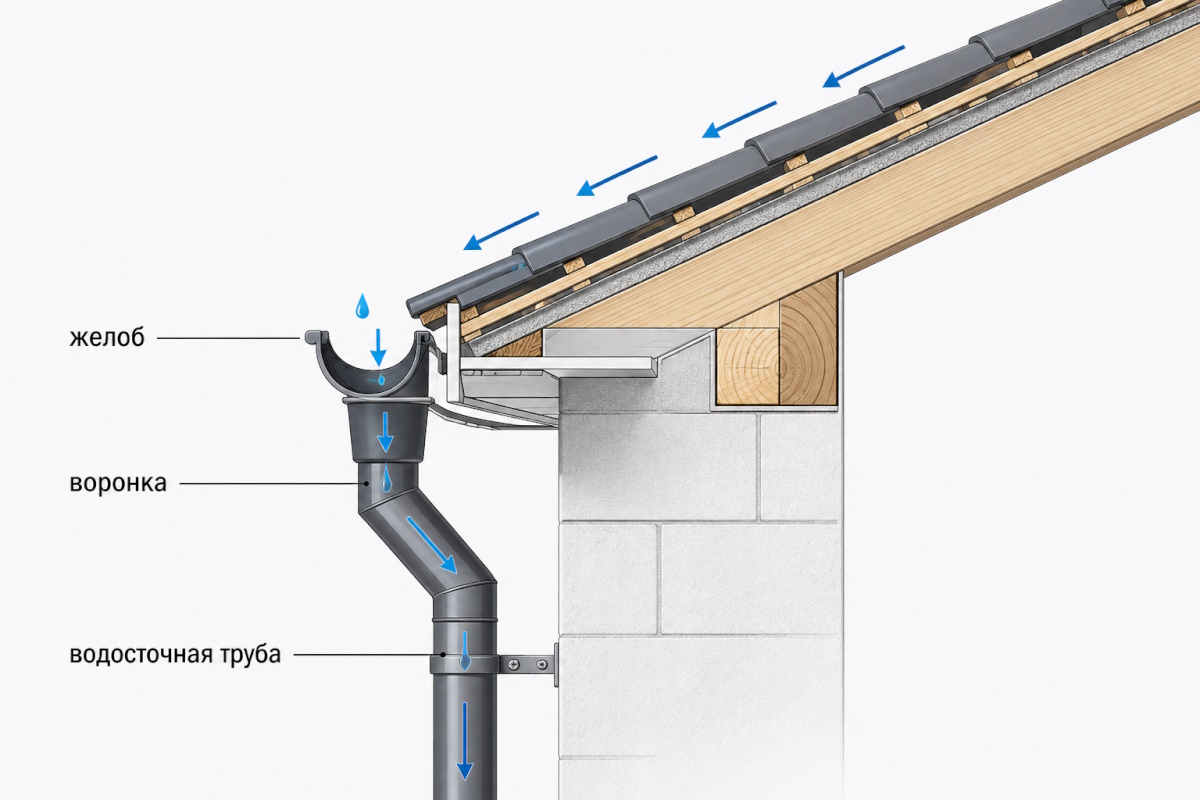

Как связаны желоб, воронка и водосточная труба
Желоб принимает сток по длине карниза, воронка переводит поток в вертикальное направление, а труба отводит его вниз. Производительность всей цепочки ограничивается наиболее слабым элементом.
При подборе необходимо проверить три показателя:
- пропускную способность желоба с учетом его длины и расположения выпуска;
- производительность воронки или соединительного патрубка;
- допустимый расход вертикального стояка.
Если один элемент рассчитан на меньший поток, увеличение остальных размеров не решит проблему. Водосточная система должна быть сбалансирована по всей трассе от края кровли до места отвода воды.
Какие данные нужны для расчета водостока
Для подбора размеров необходимо знать площадь водосбора, конфигурацию кровли, число точек приема воды и расчетную интенсивность осадков. Чем точнее определены исходные данные, тем надежнее результат.
Площадь ската и участка кровли, который обслуживает одна воронка
Важна не общая площадь крыши сама по себе, а площадь, с которой вода направляется к конкретной воронке. Если кровлю обслуживают четыре независимых стояка, нагрузку нельзя автоматически считать одинаковой для каждого: распределение зависит от геометрии скатов и расположения выпусков.
Для простой симметричной крыши разделение выполнить несложно. На сложной кровле необходимо определить водосборную зону каждой ендовы, желоба и воронки отдельно.
Форма крыши, карнизы, уклон и направление движения воды
Форма кровли определяет маршруты стока. На обычном прямоугольном скате вода относительно равномерно попадает в карнизный желоб. На крыше с ендовами несколько потоков могут сходиться в одной точке, резко увеличивая локальную нагрузку.
При проверке схемы учитывают:
- длину каждого карниза;
- направление уклона скатов;
- положение ендов и внутренних углов;
- количество воронок;
- расстояние от краев желоба до выпуска;
- возможность поступления воды с соседних участков крыши.
Такая схема позволяет увидеть не только общую площадь водосбора, но и места, где возможна концентрация потока.
Интенсивность дождя, регион и расчетные условия
Один квадратный метр кровли при разной интенсивности осадков создает разный расход. Поэтому площадь нельзя переводить в размер стояка без показателя расчетного дождя.
Интенсивность обычно задают в л/(с·м²) или пересчитывают из мм/ч. При выборе значения учитывают региональные климатические данные и требования применяемой методики. Например, при проектировании кровельного водоотведения по BS EN 12056-3 используется расчетная интенсивность дождя, а площадь водосбора связывается с требуемым расходом; аналогичный принцип применяется и в специализированных системах расчета кровельного стока.
Для ответственных объектов климатический показатель нельзя брать произвольно из универсального примера: расчет должен выполняться по данным, применимым к конкретному месту строительства.
Как определить площадь водосбора для одной водосточной трубы
Площадь водосбора определяют отдельно для каждой точки приема воды. Это участок кровли, с которого осадки фактически направляются к конкретному выпуску.
Расчет по горизонтальной проекции ската
Для предварительного расчета удобнее работать с горизонтальной проекцией обслуживаемой части крыши. Такой подход позволяет связать площадь с количеством осадков, выпадающих на горизонтальную поверхность.
Если прямоугольный участок в плане имеет длину 10 м и ширину 6 м, его горизонтальная проекция составляет:
10 × 6 = 60 м².
Если весь этот участок направляет воду к одной воронке, в дальнейших формулах используют 60 м². Если поток разделен между двумя независимыми выпусками, необходимо определить зону каждого из них.

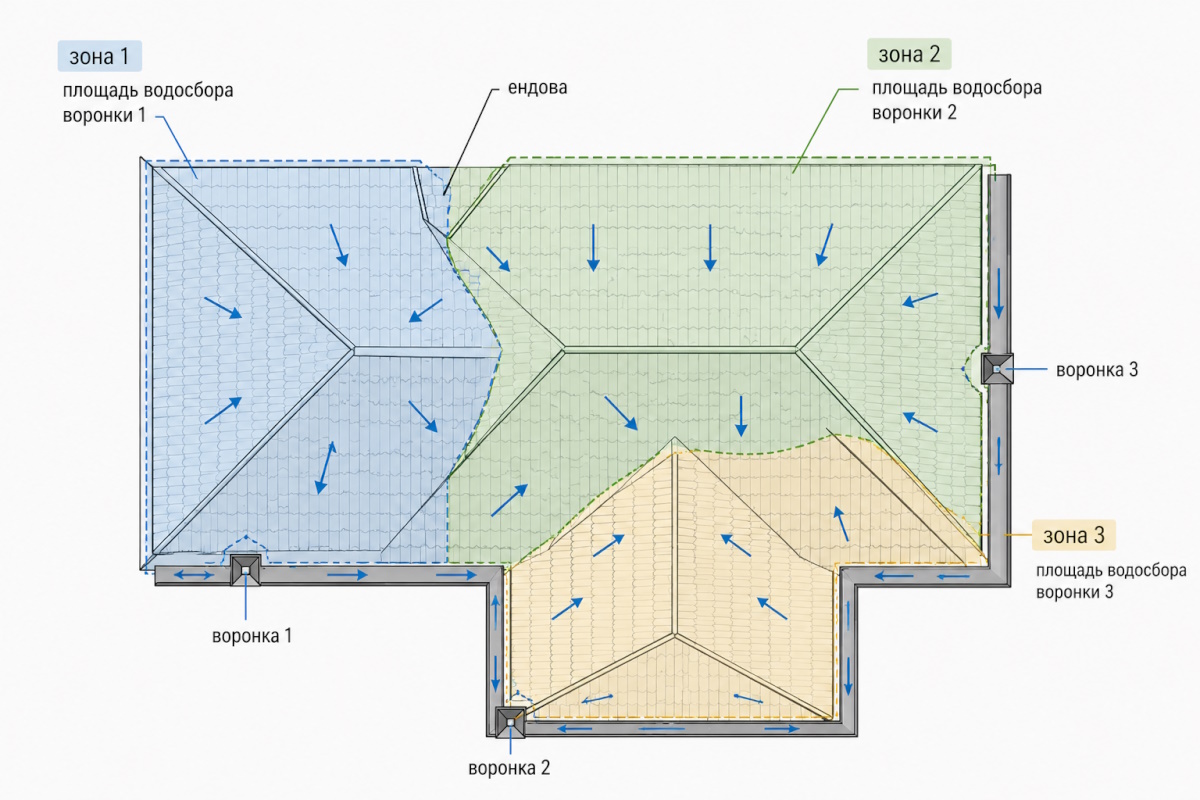

Как разделить кровлю между несколькими воронками и стояками
При симметричной схеме площадь иногда можно разделить пропорционально. Например, если прямой желоб обслуживает однородный скат и две воронки расположены так, что каждая принимает примерно половину потока, расчетные зоны будут близкими.
Но сначала нужно проверить реальное направление воды. Практический порядок следующий:
- на плане кровли обозначают границы всех скатов;
- стрелками показывают направление уклона;
- отмечают желоба, ендовы и воронки;
- определяют участок, стекающий к каждому выпуску;
- рассчитывают площадь каждой полученной зоны;
- дальнейший подбор выполняют по наиболее нагруженной точке.
Такой способ особенно полезен для многоскатных крыш, где простое деление общей площади на число труб дает ошибочный результат.
Как учитывать длинный желоб, ендовы и объединение потоков
Длинный желоб может собирать значительный объем воды еще до того, как поток достигнет воронки. При расположении выпуска у торца вся вода движется к одной конечной точке. Если воронка находится ближе к центру, поток подходит к ней с двух сторон, и гидравлические условия меняются.
Еще внимательнее рассматривают ендовы. Они собирают воду сразу с соседних скатов и направляют ее на сравнительно небольшой участок желоба. В этом месте вероятен перелив даже тогда, когда средняя нагрузка по карнизу невелика.
Как рассчитать требуемую пропускную способность водостока
Требуемый расход получают из площади обслуживаемой кровли и интенсивности расчетного дождя. Чем больше площадь и сильнее осадки, тем большую производительность должна иметь система.
Формула расчета расхода дождевой воды
Для упрощенного расчета кровельного стока можно использовать зависимость:
Q = A × r × C,
где:
- Q — расчетный расход, л/с;
- A — площадь водосбора, м²;
- r — интенсивность дождя, л/(с·м²);
- C — коэффициент стока.
Для непроницаемой кровли при предварительной оценке коэффициент близок к единице, однако в проектном расчете следует применять значения, предусмотренные выбранной нормативной или инженерной методикой.
Если интенсивность дана в мм/ч, удобно помнить физическую связь: 1 мм осадков на площади 1 м² соответствует 1 литру воды. Для перевода часового значения в секундный расход его делят на 3600.
Именно величина расхода воды является связующим параметром между площадью крыши и производительностью водосточной системы.
Числовой пример подбора сечения водостока для скатной крыши
Допустим, одна воронка принимает воду с горизонтальной проекции площадью 80 м². Для учебного примера примем интенсивность дождя 0,03 л/(с·м²) и коэффициент стока 1.
Тогда:
Q = 80 × 0,03 × 1 = 2,4 л/с.
Следовательно, желоб, воронка и стояк должны отводить не менее 2,4 л/с в условиях, для которых производитель приводит характеристики. На практике разумно проверить не только номинальное значение, но и условия его получения.
Это принципиально отличается от расчета напорных сетей. Для водопровода пропускная способность зависит в том числе от давления воды, длины, шероховатости и гидравлических потерь. Для самотечного кровельного водостока нельзя автоматически использовать те же зависимости.
Как выбрать диаметр трубы, желоб и воронку по расчету
После определения Q выбирают систему, у которой допустимый расход каждого элемента не ниже расчетного. Основным источником данных должна служить техническая документация производителя.
Как сопоставить расчетный расход с технической таблицей производителя
Предположим, расчет дал 2,4 л/с. В каталоге необходимо найти сочетание желоба, воронки и стояка, которое способно отвести такой поток.
При проверке полезно придерживаться последовательности:
- определить модель и размер желоба;
- найти его допустимый расход при нужном расположении выпуска;
- проверить производительность воронки;
- определить допустимый расход выбранного стояка;
- убедиться, что ни одно значение не ниже расчетных 2,4 л/с.
Именно таблица пропускной способности конкретной системы позволяет перейти от теоретического Q к реальному изделию. В технических материалах производителей действительно отдельно указываются достигнутый расход желоба и выпуска, а расчетная производительность сопоставляется с требуемой.
Почему одинаковый диаметр у разных систем не гарантирует одинаковую производительность
Два стояка одинакового номинального размера не обязательно работают одинаково. На расход влияют внутренняя геометрия, форма входного элемента, площадь свободного прохода и конструкция соединения с желобом.
Различаться могут и методы испытаний. Поэтому утверждение «труба 100 мм всегда обслуживает определенное число квадратных метров» слишком упрощено. Корректнее определять требуемый поток, а затем сопоставлять его с характеристиками выбранной линейки.
Даже для круглых и квадратных изделий производитель может приводить собственные значения расхода и максимально обслуживаемой площади при заданной интенсивности дождя.
Когда лучше увеличить диаметр трубы, а когда добавить водосточный стояк
Увеличение размера помогает, если ограничивающим элементом действительно является стояк или совместимая с ним воронка. Но иногда эффективнее разделить поток.
Добавление еще одного выпуска особенно оправдано, когда:
- один желоб имеет большую длину;
- в одной точке объединяется вода с нескольких скатов;
- ендова направляет интенсивный поток к ограниченному участку карниза;
- увеличение стояка не повышает производительность самого желоба;
- требуется уменьшить расстояние, которое вода проходит по желобу.
В результате нагрузка распределяется между двумя точками, а не концентрируется в одной. Такой подход часто надежнее простого увеличения размера вертикального элемента.
Как проверить схему водостока и понять границы бытового расчета
Бытовой расчет подходит для простой наружной самотечной системы. Чем сложнее геометрия кровли и гидравлическая схема, тем важнее использовать инженерный расчет и документацию производителя.
Сценарий с одной воронкой и с двумя водосточными трубами
Рассмотрим кровлю, с которой в один карнизный желоб поступает расчетный поток 4 л/с.
Если установлен один выпуск, он должен принять весь поток. Желоб также должен безопасно доставить воду к этой точке.
При двух правильно расположенных выпусках нагрузка может распределиться, например, примерно по 2 л/с на каждый. Однако делить расход ровно пополам допустимо только тогда, когда геометрия, уклоны и расположение воронок действительно обеспечивают такое распределение.
Поэтому количество труб входит в расчет только после определения зон водосбора.
Как расположение воронки и длина желоба меняют нагрузку на систему
Положение выпуска напрямую влияет на работу желоба. При торцевом выпуске вода со всей обслуживаемой длины движется в одну сторону. При центральном расположении поток может поступать к воронке с двух направлений.
Из-за этого одинаковый желоб при одной и той же площади крыши способен показывать разную фактическую производительность в зависимости от схемы монтажа. В техническом подборе необходимо использовать именно тот вариант, который соответствует реальному расположению воронки.
Что проверить при риске перелива через желоб
Если расчетная производительность находится близко к пределу системы, одного сравнения цифр недостаточно. Следует проверить:
- есть ли запас по производительности желоба и выпуска;
- не направляет ли ендова большой поток в одну точку;
- не ограничивает ли решетка или защитная сетка свободный проход;
- соблюден ли монтажный уклон;
- не слишком ли велик путь воды до воронки;
- предусмотрено ли безопасное поведение системы при экстремальном ливне;
- можно ли увеличить количество точек отвода.
Загрязнение также способно снизить фактическую производительность. В технических требованиях к проектированию кровельного водоотведения учитывается снижение потока из-за защитных элементов, а обслуживание рассматривается как условие нормальной работы системы.
Когда сложная кровля требует отдельного инженерного расчета
От бытового подбора лучше отказаться, если кровля имеет большую площадь, несколько уровней, внутренние водостоки, парапеты, многочисленные ендовы или участки, где последствия перелива могут привести к повреждению здания.
Отдельный расчет необходим и для сифонно-вакуумных систем. Они работают иначе, чем обычный наружный самотечный водосток: при расчетном режиме трубопровод может заполняться водой полностью, а параметры сети определяют гидравлическим расчетом. Специализированные системы проектируются с учетом геометрии сети, гидравлики и характеристик оборудования.
Здесь важно не смешивать разные инженерные задачи. Методы расчета напорных трубопроводов используются для определения их гидравлических характеристик, но не заменяют подбор наружного карнизного водостока по данным производителя.
Например, для ПНД труб расчет может включать внутренний диаметр, материал, шероховатость, длину, скорость и потери давления. На способность трубы пропускать поток влияют совершенно иные условия, чем на открытый карнизный желоб. Поэтому калькуляторы пропускной способности трубы для водопровода или расхода не следует использовать как готовый инструмент для подбора кровельного стояка.
То же относится к справочным материалам, которые встречаются по запросам «таблица Шевелева» или «расчет пропускной способности ПНД труб». В таких источниках рассматриваются способности трубопроводов транспортировать жидкость при заданных гидравлических условиях. Для них важны давление, скорость, шероховатость и потери.
Если у трубопровода пропускная характеристика рассчитывается при напорном движении жидкости, применяются соответствующие трубы, формулы и коэффициенты.
По этой же причине справочные подборы производителей и поставщиков ПНД — например, материалы, которые ищут как «трубы Kazpipe» или «трубы Челметгрупп», — нельзя автоматически переносить на кровельную систему. Значения в бар, параметры давления теплоносителя и таблица теплоносителя относятся к другой расчетной модели. Актуальные данные для конкретной водосточной системы нужно брать из документации ее производителя.
Как сопоставлять круглые, прямоугольные и овальные профили
Сравнивать профили только по одному линейному размеру нельзя. Круглая труба диаметром 100 мм и прямоугольный элемент шириной 100 мм имеют разную площадь свободного прохода.
Для геометрического сравнения можно определить площадь:
для круга:
S = π × d² / 4;
для прямоугольника:
S = a × b.
Однако даже одинаковая площадь не означает одинаковую гидравлическую производительность. Форма входа, заполнение и конструкция воронки продолжают влиять на результат.
Поэтому геометрическое сравнение подходит только для предварительной оценки. Окончательное определение пропускной способности выполняют по техническим характеристикам выбранной системы.
Пошаговый алгоритм подбора сечения водостока для конкретной крыши
Подбор удобнее выполнять от кровли к стояку: сначала определить, сколько воды поступает к каждой точке, а затем подобрать элементы, которые способны этот поток принять и отвести.
Рабочий алгоритм выглядит так:
- Нанесите кровлю на план. Покажите скаты, карнизы, ендовы, желоба и предполагаемые точки установки воронок.
- Определите направление стока. Для каждого ската установите, в какой желоб и к какой точке приема поступает вода.
- Рассчитайте площадь водосбора. Для каждой воронки отдельно определите обслуживаемую горизонтальную проекцию кровли.
- Выберите расчетную интенсивность дождя. Используйте показатель, соответствующий региону и принятой методике проектирования.
- Найдите расход. Рассчитайте Q для каждой водосборной зоны.
- Подберите желоб. Его допустимая производительность должна быть не ниже поступающего потока при фактической длине и положении выпуска.
- Проверьте воронку. Она не должна становиться узким местом между желобом и стояком.
- Подберите водосточную трубу. Сопоставьте необходимый Q с данными производителя, а не только с номинальным размером.
- Проверьте наиболее нагруженные участки. Особое внимание уделите ендовам, внутренним углам и местам объединения нескольких потоков.
- Оцените запас и возможность перелива. Если система работает почти на пределе, рассмотрите больший типоразмер или дополнительную точку отвода.
Такой порядок одновременно учитывает площадь кровли, расчетный дождь и реальную конфигурацию системы. Главный принцип прост: сначала необходимо определить поток воды, затем проверить желоб и воронку и только после этого выбирать размер стояка. Универсального соответствия «площадь крыши — диаметр» не существует, потому что производительность зависит от всей схемы водоотведения и характеристик конкретных изделий.
