Какой должен быть шаг обрешетки под профнастил?

Содержание:

• Виды обрешетки
  • Сплошная
  • Стандартная (рядовая)
  • Разреженная
• Проектирование обрешетки для кровли из профлиста
  • Климатические условия и угол наклона
  • Тип профлиста и шаг обрешетки
• Технология монтажа обрешетки под профнастил
  • Материалы и сечение
  • Последовательность работ
  • Узлы и дополнительные элементы
• Крепление профилированных листов
  • Саморезы и схема крепления
  • Перехлесты и герметизация
• Частые ошибки и как их избежать
• Краткая памятка по шагу обрешетки (для частных крыш)
• Мини-алгоритм проектирования шага
• Заключение

Надежная кровля начинается с правильной основы. Шаг обрешетки под профнастил определяет, будет ли крыша держать снег и ветер, сохранит ли геометрию, не даст ли протечек на стыках. Ошибка в 5–10 сантиметров способна обернуться волной на листах, сорванными саморезами и срочным ремонтом уже после первой зимы. Ниже — выверенное, актуальное на 2025 год руководство для частных домов и небольших коммерческих объектов. Мы разберем виды обрешетки, ориентиры по шагу для популярных марок профлиста, связь с уклоном ската и климатом, последовательность работ и частые ошибки.

Виды обрешетки

Обрешетка — это несущая решетка под кровельные листы. Ее делают из сухой хвойной древесины камерной или атмосферной сушки, обработанной антисептиком и антипиреном. По сплошности основания различают три типа.

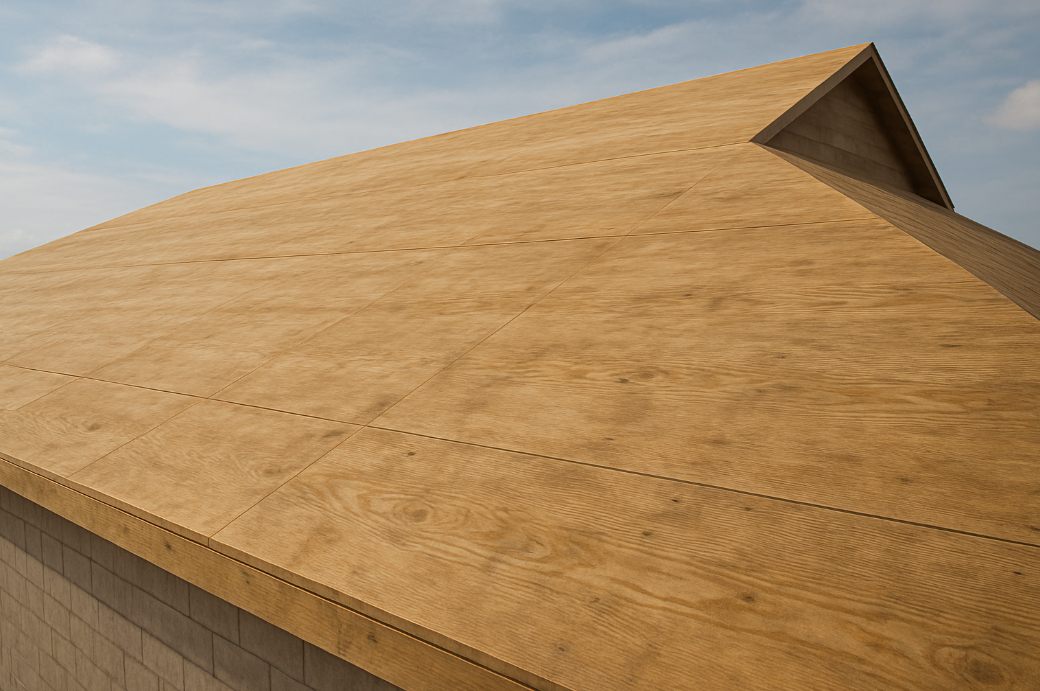

Сплошная

Сплошная обрешетка формирует ровный «настил» из ОСП-3, влагостойкой фанеры или доски, уложенной без зазоров (или с технологическим швом 2–3 мм для плитных материалов). Она уместна при малом уклоне, сложной геометрии и повышенных снеговых нагрузках — когда требуется максимальная поддержка листа по всей площади. Плюсы очевидны: жесткость, отсутствие локальных прогибов, стабильный шаг крепежа. Минусы — больший расход материала и веса, необходимость вентиляционного зазора и грамотной паро-/гидро-защиты.

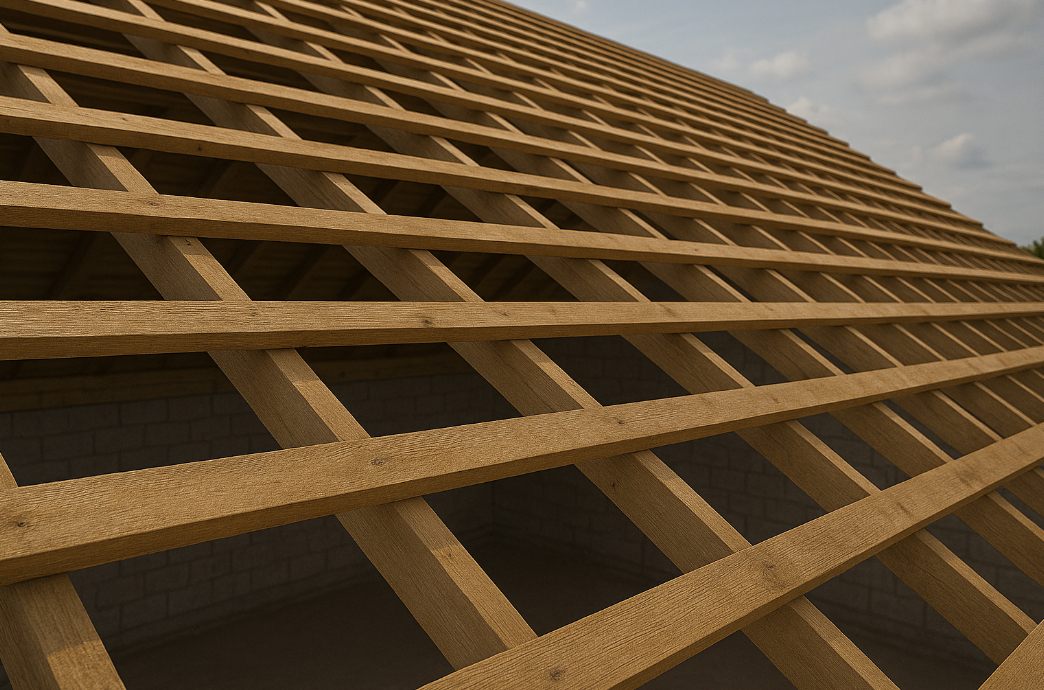

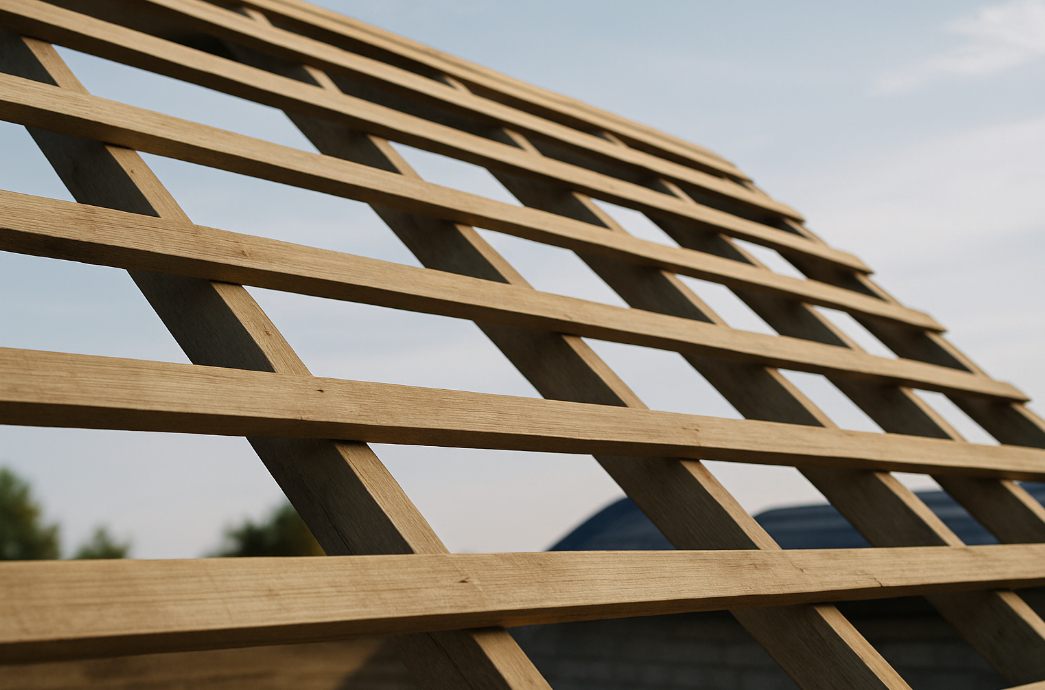

Стандартная (рядовая)

Самый распространенный вариант для металлочерепицы и профнастила на скатных крышах. Несущие доски или бруски идут параллельно карнизу с заданным шагом. По краям, у ендов, вокруг мансардных окон и труб шаг уплотняют, добавляя доборные элементы. В подавляющем большинстве частных проектов именно рядовая обрешетка обеспечивает оптимальный баланс цены, скорости и долговечности. Для профнастила средней высоты (С20, С21, НС35) типичный диапазон шага — от 200 до 500 мм в зависимости от уклона и нагрузок.

Разреженная

Вариант для высоких несущих профилей (Н60, Н75 и аналогов), которые сами работают как ребра жесткости. На скатных крышах частного сектора применяется редко, но встречается на хозяйственных постройках и легких промобъектах. Шаг здесь может быть крупным — кратным высоте профиля и расчетным прогонам, вплоть до метра и более при низких снеговых нагрузках и подтвержденных расчетах. В производственных картах монтажа многие заводы прямо оговаривают: для высоких профилей допускается существенное увеличение шага, а окончательное значение назначается проектом.

Проектирование обрешетки для кровли из профлиста

Правильный шаг — это не цифра «из головы», а результат учета четырех факторов: климат (снег и ветер), уклон, тип профлиста (высота и толщина), а также геометрия стропильной системы.

Климатические условия и угол наклона

Снеговая и ветровая нагрузки определяются по своду правил СП 20.13330 и региону строительства. Нормативная снеговая нагрузка по России варьирует кратно: от 0,5 кПа в I снеговом районе до 5,6 кПа в VIII, а расчетное значение получают умножением на коэффициенты надежности. В быту это означает простую вещь: в снежных регионах шаг обрешетки уменьшают, даже если профиль высокий, и наоборот.

С уклоном логика тоже понятна. Чем круче скат, тем быстрее сходят осадки и тем выше допускаемый шаг. Производители кровельных систем для низких профилей часто называют ориентиры по уклонам: при уклоне менее 18° — шаг около 300 мм; 18–35° — 450 мм; свыше 35° — 600 мм. Это не «жесткие» нормы, а грамотные ориентиры, которые корректируют под конкретный профиль, толщину металла и регион.

Тип профлиста и шаг обрешетки

Марки профнастила различаются высотой гофры и назначением. Обозначения и параметры профилей регламентированы ГОСТ 24045-2016: трапециевидные гофры, типоразмеры, область применения. Чем выше профиль и толще сталь, тем больше его несущая способность и, следовательно, тем реже можно ставить доски обрешетки (при прочих равных).

Практические ориентиры для скатных крыш частного дома:

• С8, С10 — тонкие, низкий профиль. Для крыши используются редко; если все-таки применяются, берут сплошную основу или шаг до 200–300 мм на несущих участках.
• С20, С21 — самый популярный «кровельный» низкий/средний профиль для частных домов и хозпостроек. Реалистичный шаг рядовой обрешетки — 300–400 мм при уклоне от 15° и нормальных нагрузках; при малом уклоне — 200–300 мм.
• НС35, С44 — универсальные средние профили повышенной жесткости; позволяют шаг 400–600 мм на скатах от 18–20° и при типовых снеговых нагрузках.
• Н60, Н75 — высокие несущие профили для самонесущих и плоских решений; на скатах частных крыш применяются эпизодически, но при подтвержденной несущей способности шаг может быть крупным — от 600 мм и выше, по проекту.

Технология монтажа обрешетки под профнастил

Материалы и сечение

• Доска 100×25 или 150×25 мм — для низких и средних профилей при шаге стропил 600–900 мм.
• Брус 40×50, 50×50, реже 60×40 мм — на узлах усиления, коньке, примыканиях, по свесам.
• Плиты ОСП-3/фанера 9–12 мм — для сплошного настила на малых уклонах или под тонкие профили.
• Влажность — не более 18–22 %. Геометрия — без «винта» и крупных смоляных карманов. Метизы — оцинкованные, с коррозионной стойкостью не ниже С3 по условиям эксплуатации.

Последовательность работ

1. Паробарьер со стороны теплого помещения по стропилам — герметичный контур.
2. Утеплитель в ячейки стропил, без щелей.
3. Гидро-/ветрозащита поверх утеплителя — супердиффузионная мембрана с правильной стороной.
4. Контробрешетка — брус вдоль стропил для вентиляционного зазора 30–50 мм.
5. Рядовая обрешетка — доска/брус перпендикулярно стропилам с рассчитанным шагом. Первый и последний ряды часто удваивают.
6. Усиления в ендовах, у карнизной планки, под снегозадержателями, у примыканий к трубам и мансардным окнам.
7. Проверка плоскости шнуром и длинным правилом, корректировка подкладками.

Узлы и дополнительные элементы

• Карнизный свес. Первый ряд делают на 10–20 мм толще (или двуслойным), чтобы компенсировать высоту гофры и опереть капиллярный перелом.
• Ендова. Укладывают сплошной настил шириной 600–1000 мм, затем рядовую обрешетку по краям.
• Конек. Последний ряд обрешетки усиливают, чтобы крепить коньковый элемент без проминов.
• Снегозадержатели. Под опорные площадки ставят закладные доски по линии крепления.

Крепление профилированных листов

Саморезы и схема крепления

Используйте кровельные саморезы с пресс-шайбой и эластомерной прокладкой (EPDM), сверло-наконечник №2–3, оцинкованное/окрашенное покрытие. Крепление основного поля ведут в нижнюю волну — туда, где лист лежит на обрешетке, а продольные нахлесты — в верхнюю волну с шагом по рекомендации завода (обычно 300–500 мм по кромке, дополнительно в шахматном порядке по середине листа при сильном ветре). На 1 м² уходит ориентировочно 7–9 саморезов с учетом усиления краев и зон примыканий. Схемы крепления и интервалы шагов производители приводят в инструкциях; для профилей средней группы (НС35, С44) часто допускается увеличенный шаг и более редкая точка крепления по центру волны.

Перехлесты и герметизация

• Поперечный нахлест назначают по уклону ската: при 12–15° — 200–250 мм, при 15–30° — 150–200 мм, свыше 30° — 100–150 мм.
• Продольный нахлест — одна волна, для профилей с капиллярной канавкой ее ориентируют вверх по потоку.
• В зонах с косым дождем и у наветренных фасадов применяют бутилкаучуковые ленты.
• Усиленно крепят кромки, где действует всасывающая ветровая нагрузка.

Частые ошибки и как их избежать

• Редкий шаг на слабом профиле. С20–С21 на уклоне 15–20° монтируют с шагом 300–400 мм, а не «через полметра, как у соседа». Это убережет от волны при снеговой шапке. Ориентир по диапазонам для стандартной обрешетки — 200–500 мм.
• Крепеж «по верхам волн». Под нагрузкой лист начинает «гулять», шайбы подсасывает, появляются микропротечки. Поле крепят в нижнюю волну.
• Неучтенная ендова. Без сплошного основания в ендове и уплотнения стыков там почти гарантирована протечка.
• Сырые доски. Геометрия уходит после первой же жары, листы «поют» на ветру.
• Неподтянутые/перетянутые саморезы. Недотяжка — течь, перетяжка — разрушение шайбы.
• Стыки на весу. Продольные стыки листов и конец листа должны опираться на обрешетку; при необходимости добавляют «добор».

Краткая памятка по шагу обрешетки (для частных крыш)

Ниже — ориентиры, если нет заводской карты для конкретной марки и толщины (все значения усреднены и требуют сверки с производителем и расчетом по нагрузкам):

• Малый уклон 12–18°
  • С20, С21: 200–300 мм (лучше ближе к 300 мм при умеренной нагрузке и к 200 мм при снеговой)
  • НС35, С44: 350–450 мм
  • Н60, Н75: от 600 мм, по проекту
• Средний уклон 18–35°
  • С20, С21: 300–400 мм
  • НС35, С44: 400–600 мм
  • Н60, Н75: 700–1000 мм, по проекту
• Крутой уклон >35°
  • С20, С21: 400–500 мм
  • НС35, С44: 500–600 мм
  • Н60, Н75: 900–1200 мм, по проекту

Отдельно: многие производители для низких профилей дают простое правило «300/450/600 мм» по трем диапазонам уклонов — это надежный и понятный ориентир, если толщина листа не ниже 0,5–0,6 мм и регион без экстремальных снегов.

Мини-алгоритм проектирования шага

1. Определите снеговой и ветровой районы по СП 20.13330 (можно воспользоваться калькуляторами и сводными таблицами, затем проверить по первоисточнику).
2. Зафиксируйте уклон ската по проекту/факту (градусы, не «на глаз»).
3. Выберите профиль и толщину листа согласно ГОСТ и рекомендациям производителя; проверьте наличие капиллярной канавки для продольного нахлеста.
4. Назначьте стартовый шаг по таблице производителя или по памятке выше.
5. Сделайте локальные усиления по кромкам, в ендовах, у примыканий.
6. Проведите «сухую примерку» — положите один лист на обрешетку, пройдитесь по волне, оцените прогиб; при необходимости уменьшите шаг.
7. Зафиксируйте схему крепления (количество саморезов на м², шаг по кромкам, по середине листа).

Заключение

Шаг обрешетки под профнастил — не универсальная константа, а взвешенный выбор между климатом, уклоном, профилем и схемой стропил. Если резюмировать:

• для низких профилей С20/С21 на скатах 18–35° безопасный диапазон шага — 300–400 мм;
• для универсальных НС35/С44 — 400–600 мм;
• для высоких несущих Н60/Н75 шаг может быть крупным, но окончательно его назначают по проекту и карте производителя;
• при малом уклоне и в снежных регионах шаг уменьшайте или переходите на сплошной настил;
• крепеж — в нижнюю волну по обрешетке, кромки и узлы крепите чаще.
